SLIDEBLOCK – stålarmerat elastomerglidlager

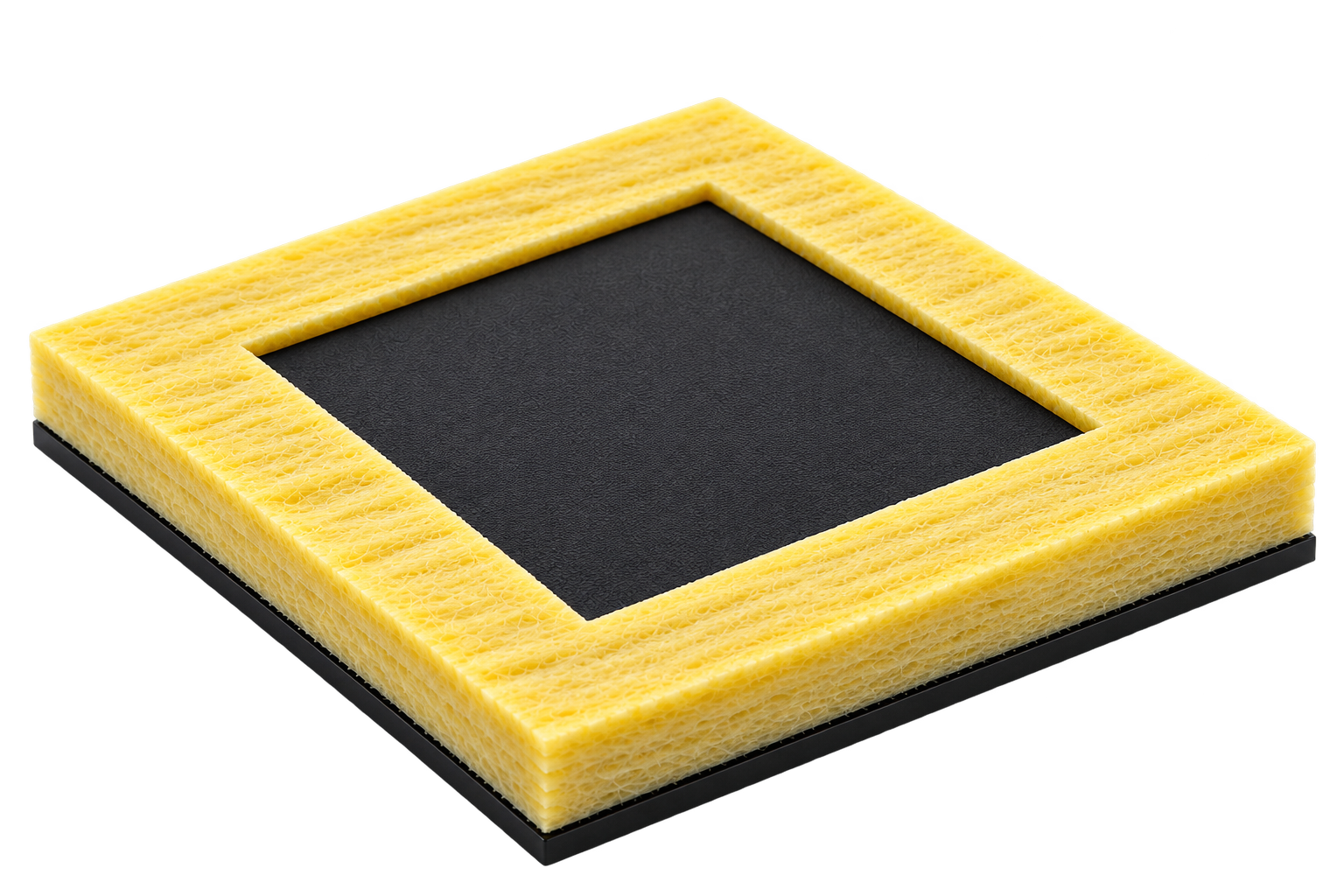

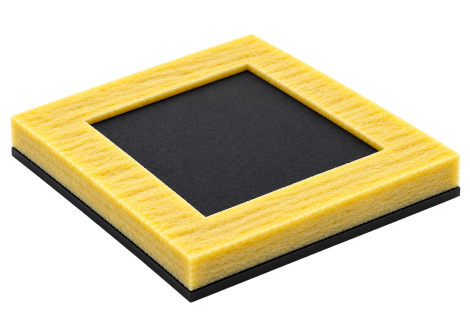

SLIDEBLOCK är ett glidlager för upplag av konstruktionsdelar av armerad betong och stål där horisontella rörelser inte får förhindras. Lagret består av två separata delar: en övre stålarmerad elastomerplatta med glidskikt av PTFE och en undre glidplåt av teknisk plast eller rostfritt stål. Elastomerplattan bär den vertikala lasten och tar upp ojämnheter i upplagsytorna och rotation av det upplagda elementet, medan rörelser orsakade av temperaturförändringar, krympning och krypning i betongen sker genom att PTFE-skiktet glider på plåten. Den dimensionerande tryckbärförmågan är σR,d = 21 N/mm². Dimensioneringstabell, diagram över friktionskoefficienten, monteringsanvisningar och beskrivningstext anges i tekniskt datablad för SLIDEBLOCK (PDF, på engelska).
Användningsområden för SLIDEBLOCK
- Upplag för prefabricerade betongbalkar, huvudbalkar och bjälklagselement.
- Upplag för platsgjutna betongkonstruktioner (SLIDEBLOCK med skyddsram).
- Upplag för stålkonstruktioner.
Viktiga egenskaper hos SLIDEBLOCK
- Dimensionerande tryckbärförmåga σR,d = 21 N/mm² för alla tjocklekar och storlekar; kontroll FE,d ≤ FR,d = σR,d · a · b.
- Rörelsen är inte begränsad: glidplåtens mått a1 = a + 2u, b1 = b + 2u enligt den erforderliga rörelsen u.
- Stora rörelser tas inte upp genom skjuvdeformation av elastomerplattan – glidplanet förblir stabilt.
- Maximal rotation αmax = 1000/a ‰ för t = 11 och 14 mm och αmax = 2000/a ‰ för t = 18 och 20 mm (a – plattans sida i rotationsriktningen, mm).
- Endast friktionskraften H = μ · F överförs till upplaget; övriga horisontalkrafter måste tas upp genom separata konstruktiva åtgärder.

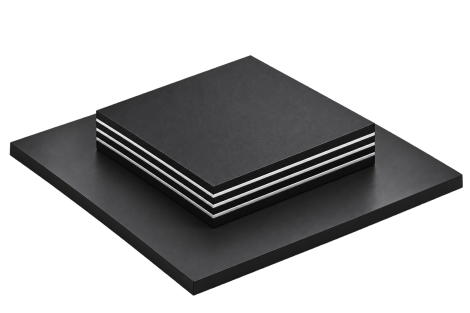

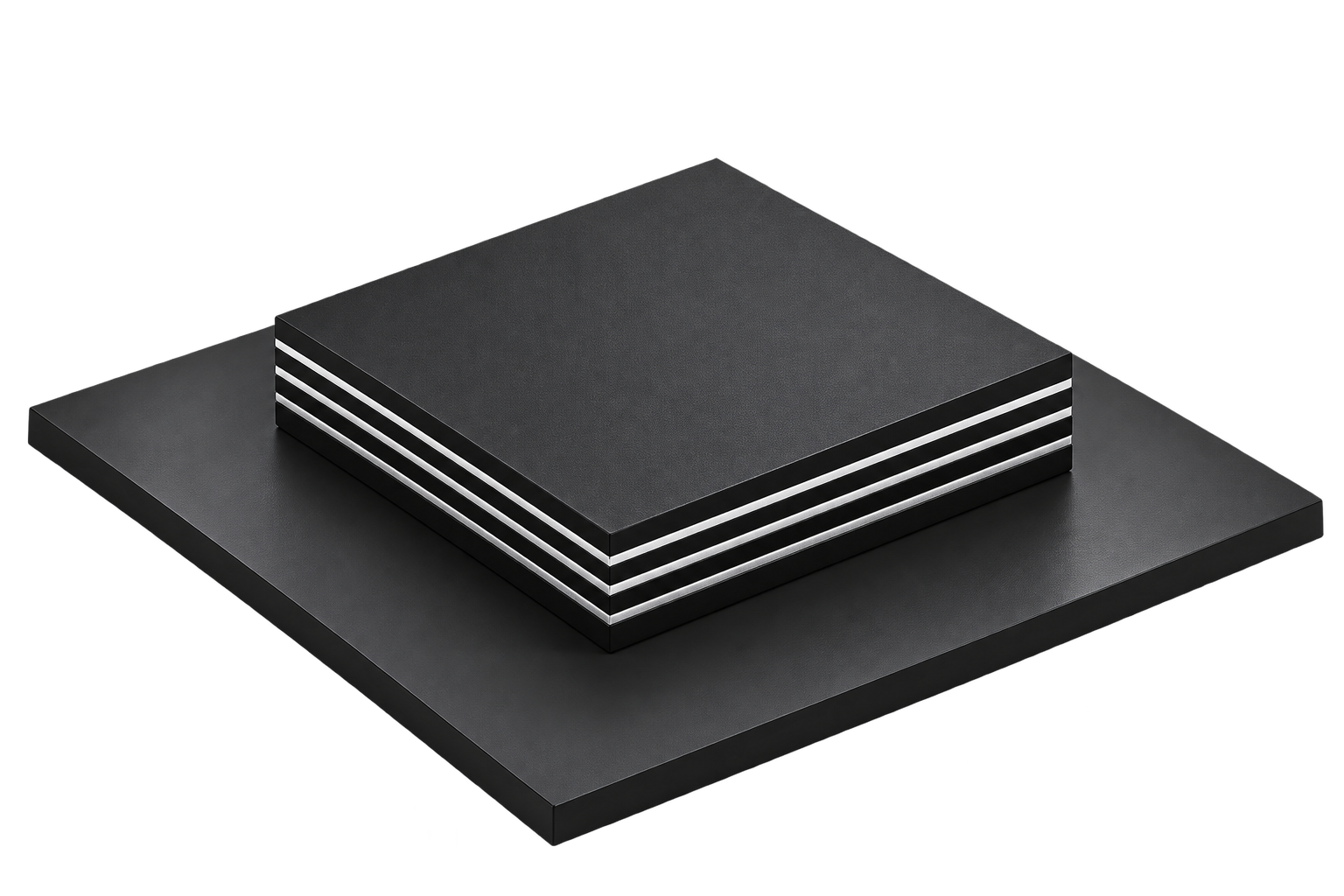

- Elastomer 70 Shore A armerad med invulkaniserade stålplåtar; glidytan är belagd med ett PTFE-skikt.
- Arbetstemperatur från –35 °C till +70 °C.
Montering
- På armerad betong placeras lagret så att hela dess yta ligger inom den zon som omsluts av det bärande elementets armering – det skyddar betongkanterna mot avspjälkning. Betongytor ger normalt tillräcklig vilofriktion, så ingen ytterligare infästning behövs.
- När den genomsnittliga tryckspänningen understiger 3 N/mm², särskilt vid temperaturer under –20 °C, rekommenderas att glidplåten limmas fast mot betongelementet med konstruktionslim.
- På upplagsytor av stål fästs lagrets båda delar vid de anslutande konstruktionerna, t.ex. med påsvetsade stopp eller bultade konsoler; glidplåten kan monteras nedtill eller upptill.
- För platsgjuten betong används lagret med skyddsram, som hindrar betong från att tränga in i glidzonen.
- Lagret och upplagsytorna ska vara rena – fria från fett, olja, lösningsmedel, bruk och is; PTFE-skiktet ska skyddas mot repor. Lagren får inte staplas på varandra.
Mått och toleranser
Lagren tillverkas efter projektets mått: plattans mått a × b kan väljas fritt och glidplåtens storlek bestäms av den erforderliga rörelsen. Lagrets totala tjocklek inklusive glidplåten är 11, 14, 18 eller 20 mm. Dimensioneringstabellen med maximala rotationsvinklar för olika plattsidor (120–600 mm) finns i tekniskt datablad för SLIDEBLOCK (PDF, på engelska). Toleranser: plattans längd och bredd ±2 mm, glidplåtens längd och bredd ±1 mm, lagrets totala tjocklek ±1 mm.
Vanliga frågor
Vilken last kan ett SLIDEBLOCK-lager bära?
Den dimensionerande tryckbärförmågan är σR,d = 21 N/mm² för alla tjocklekar och storlekar. Plattans mått a × b väljs utifrån villkoret FE,d ≤ FR,d = σR,d · a · b, där FE,d är den dimensionerande vertikala lasten.
Vilken glidväg ger SLIDEBLOCK?
Rörelsen är inte begränsad – glidplåten görs större än plattan med den erforderliga rörelsen i varje riktning: a1 = a + 2u, b1 = b + 2u, där u är den största rörelsen i en riktning.
Vilken friktionskoefficient har SLIDEBLOCK?
Friktionen mellan PTFE-skiktet och glidplåten beror på temperaturen och på den genomsnittliga tryckspänningen – vid dimensionering rekommenderas de övre värdena i diagrammet i databladet. Lagret överför endast friktionskraften H = μ · F till upplaget; övriga horisontalkrafter måste tas upp genom separata konstruktiva åtgärder.
När behövs utförandet med skyddsram?
För platsgjuten betong används lagret med skyddsram – ramen hindrar betong från att tränga in i glidzonen och blockera rörelsen. Utförandet utan ram levereras för prefabricerade konstruktioner och stålkonstruktioner.
Vad är skillnaden mellan SLIDEBLOCK och SLIDEBLOCK HD?
Båda lagren har samma uppbyggnad och skiljer sig åt i bärförmåga: den dimensionerande tryckbärförmågan för SLIDEBLOCK är σR,d = 21 N/mm², medan SLIDEBLOCK HD har σR,d = 28 N/mm².
Relaterade produkter

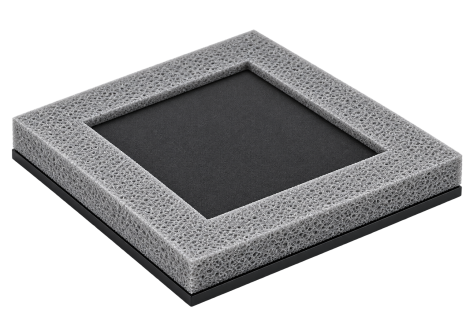

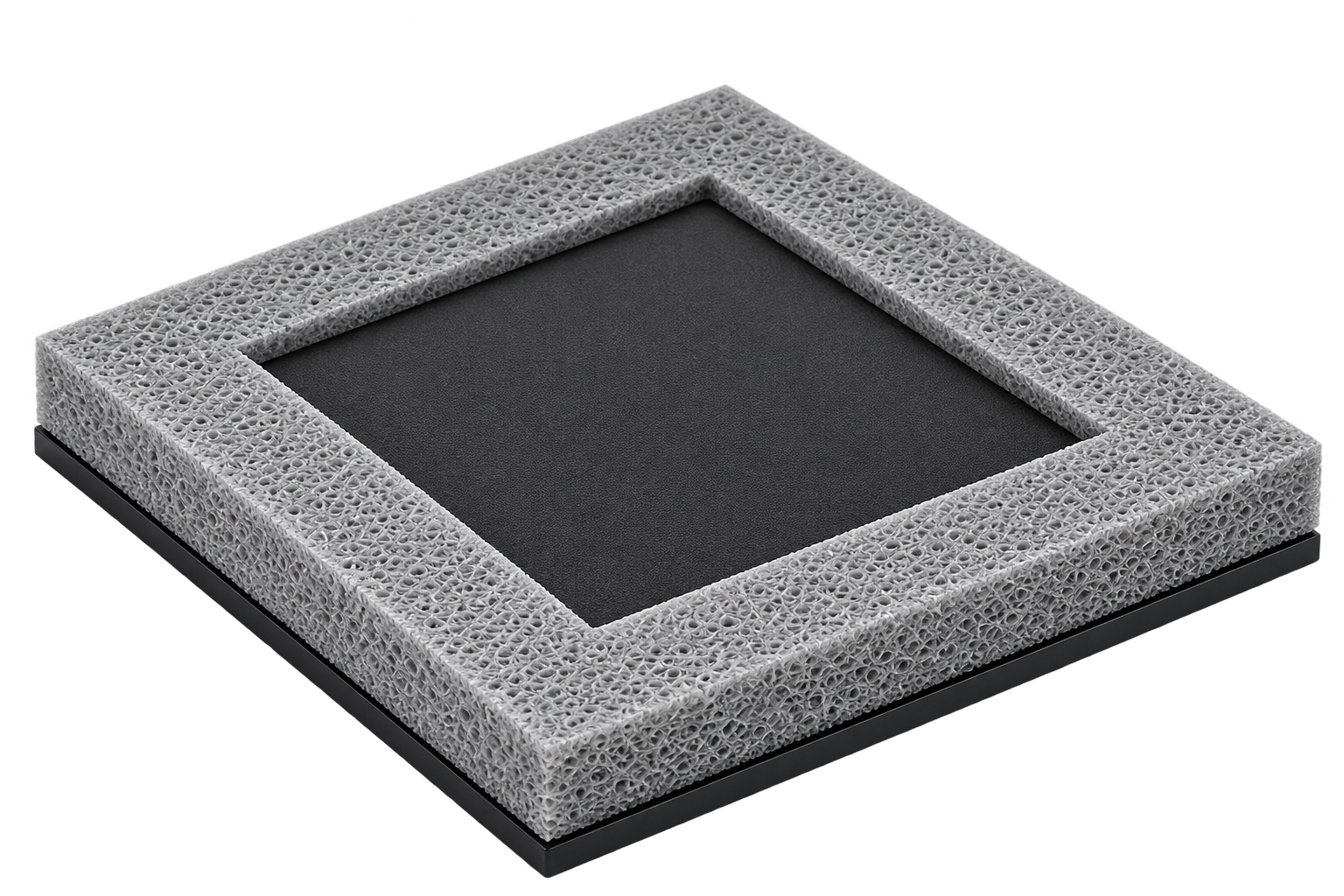

- SLIDEBLOCK HD – samma lageruppbyggnad för högre laster (σR,d = 28 N/mm²).
