TYPE W – profilerad elastomerlist för stegljudsisolering

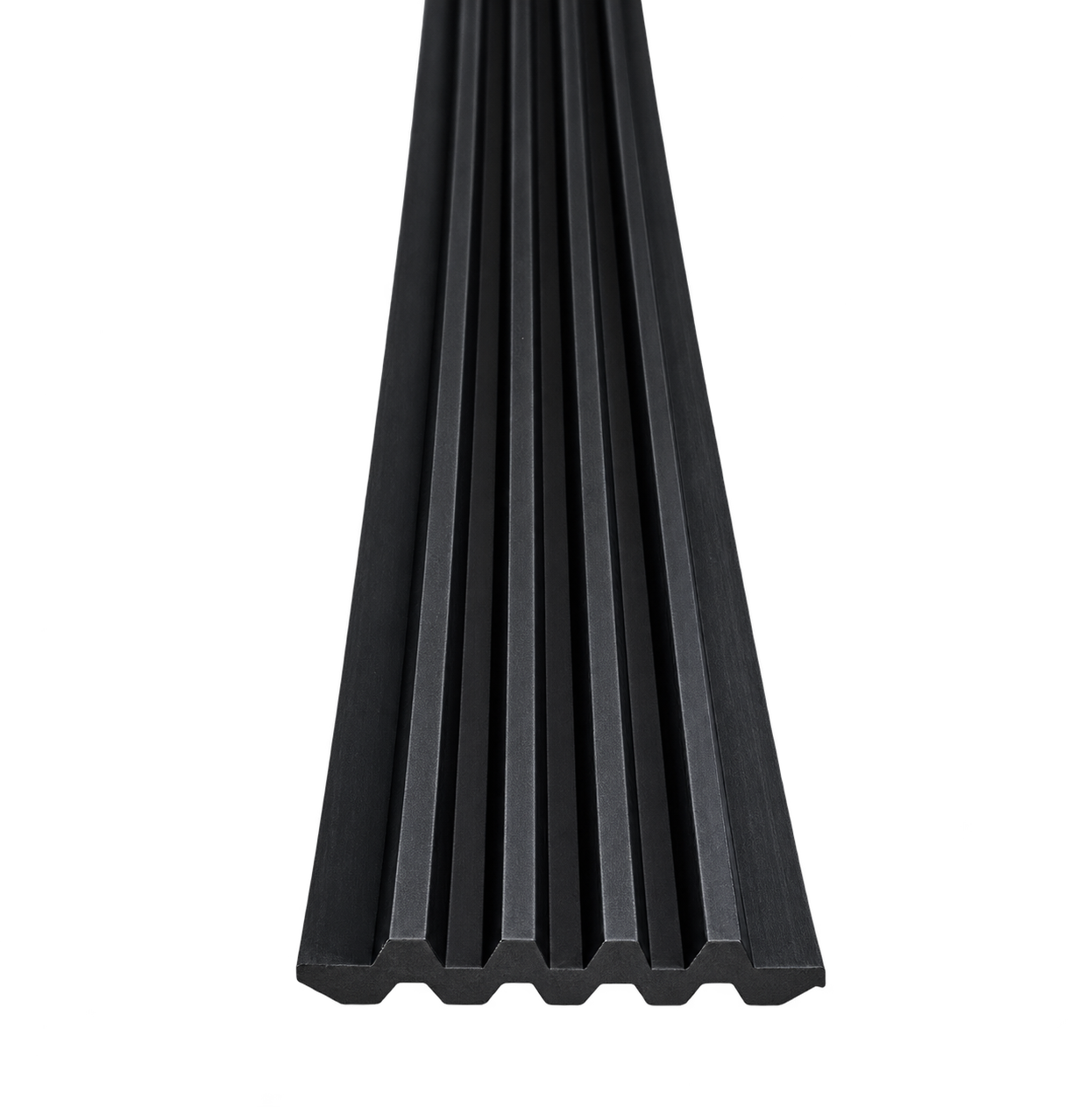

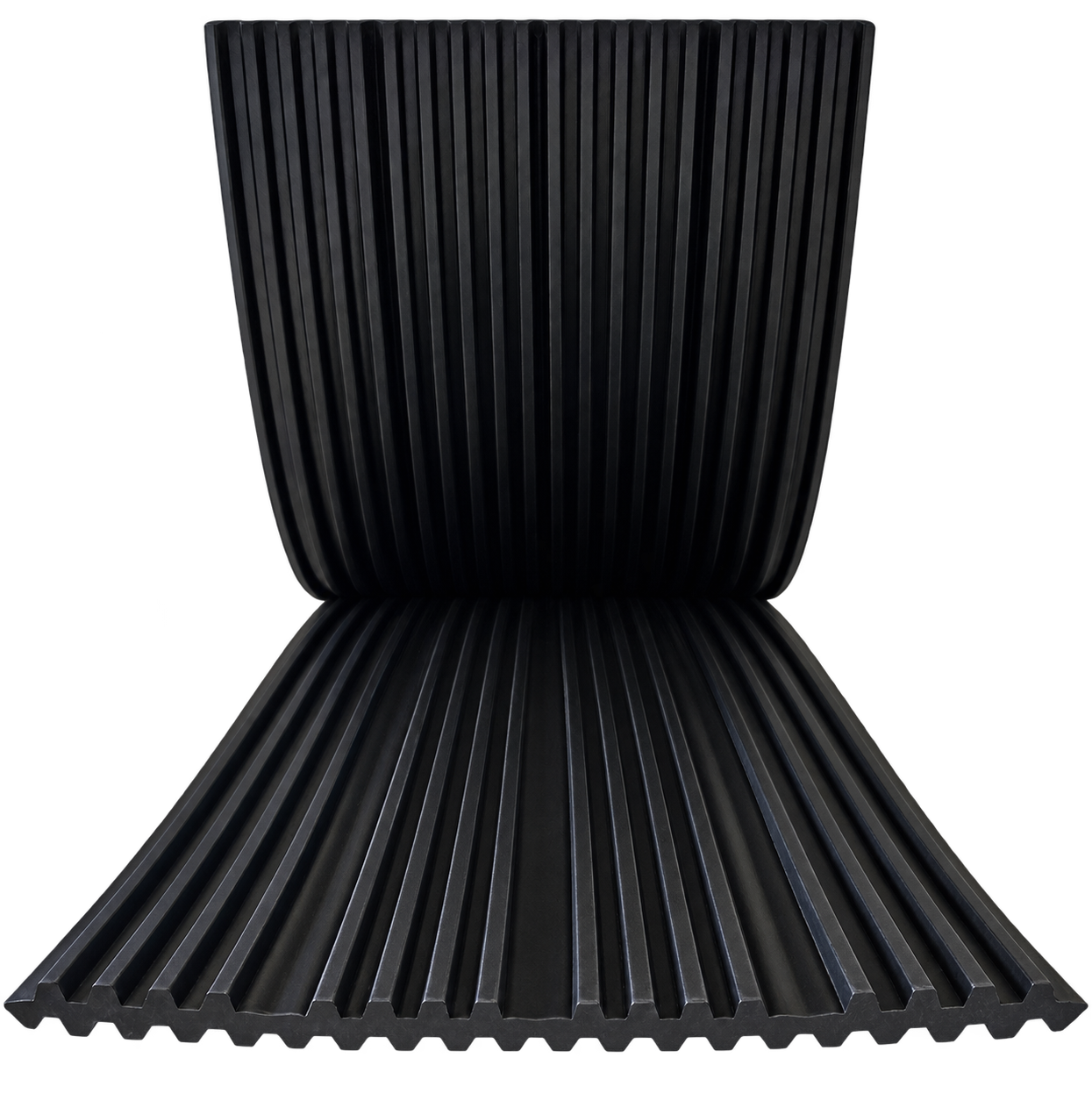

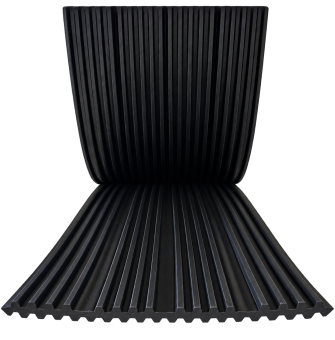

TYPE W är en oarmerad, profilerad elastomerlist (trapplager) för stegljuds- och vibrationsisolering vid upplag av trapplopp, trappavsatser och bjälklag. Den används också som bärande lager för prefabricerade och platsgjutna betongkonstruktioner, stålkonstruktioner och andra konstruktioner. Listen har trapetsformad profilering på båda sidor och en formberoende dimensionerande bärförmåga på upp till 17,7 N/mm². I byggbranschen kallas sådana lister för trappor ofta neoprenlister. Dimensionerande bärförmåga för olika listbredder, anvisningar för dimensionering och montering samt beskrivningstext anges i tekniskt datablad för TYPE W (PDF, på engelska).
Användningsområden för TYPE W
- Upplag för prefabricerade trapplopp och trappavsatser i flerbostadshus, kontor, skolor och sjukhus, där stegljudsisolering mellan trapphuset och angränsande rum krävs.
- Upplag för prefabricerade betongbalkar, bjälklagselement och andra element.
- Platsgjutna betongkonstruktioner (TYPE W med kvarsittande form).
- Upplag för stålkonstruktioner.
- Upplag för bjälklag och andra konstruktioner där vibrationsisolering krävs.
Viktiga egenskaper hos TYPE W
- Effektiv stegljuds- och vibrationsisolering: stegljudsförbättring ΔLw = 24 dB när den karakteristiska tryckspänningen i listen inte överstiger 0,9 N/mm².
- Låter de upplagda elementen rotera och tar upp små förskjutningar.
- Tar upp tillverknings- och monteringstoleranser.
- Elastomer med hårdheten 70 Sh A, beständig mot åldring, väder och ozon.
- Tillverkas efter mått enligt projektet; hål och urtag är möjliga.
Mått

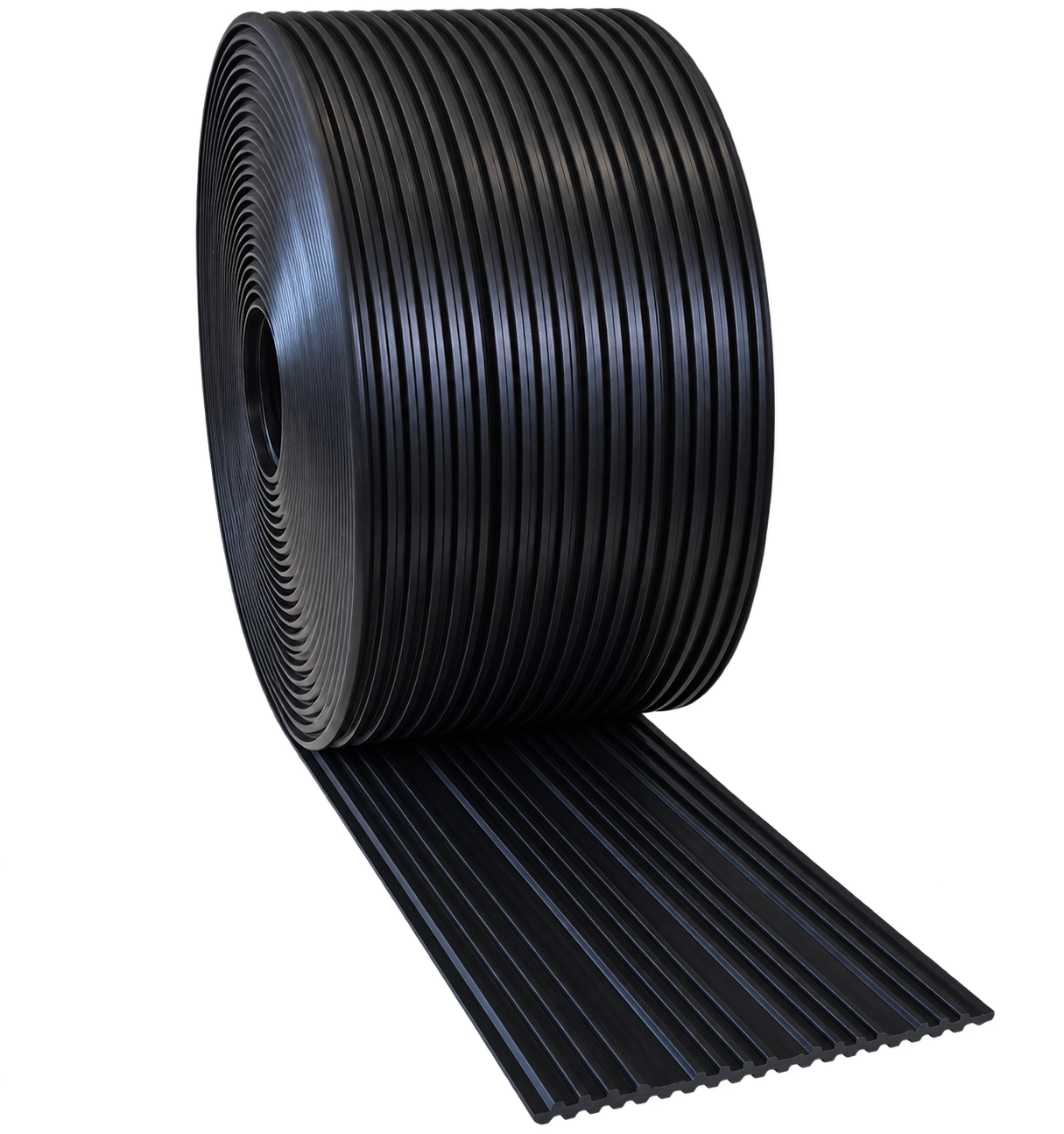

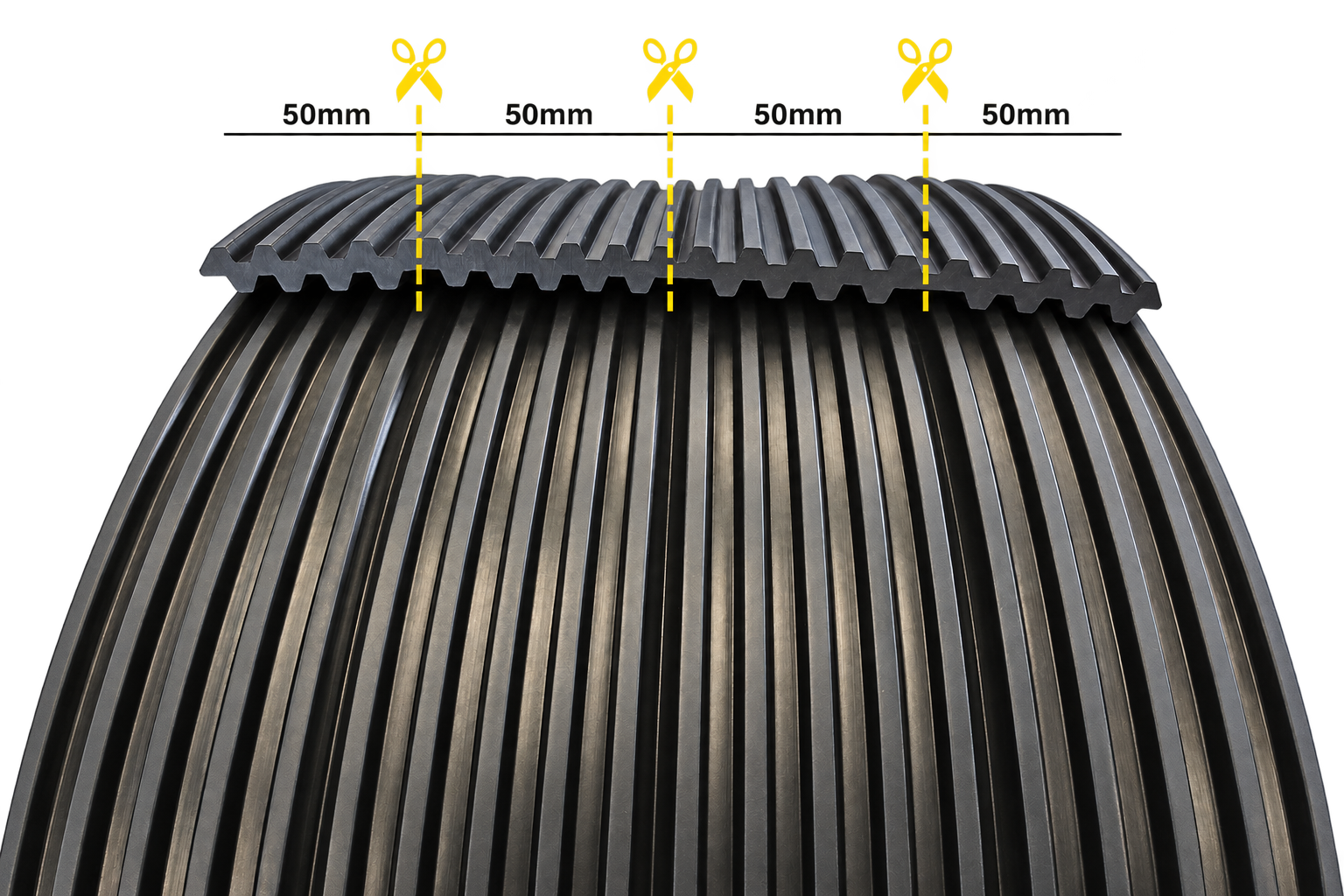

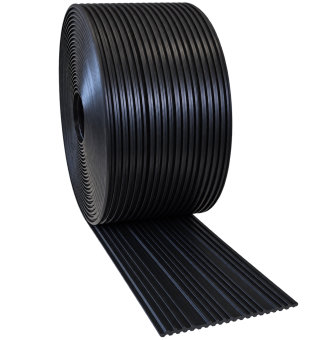

Bredder 50, 100, 150 och 200 mm, tjocklek 10 mm, längd upp till 10 m. Levereras i rullar eller tillverkad enligt projektets specifikation.
Vanliga frågor
Är TYPE W en neoprenlist för trappor?
Lister för trappupplag kallas ofta neoprenlister, men TYPE W är inte tillverkad av neopren. Den är tillverkad av oarmerad EPDM-elastomer med hårdheten 70 Sh A, som är beständig mot åldring, väder och ozon. Syftet är detsamma: att isolera stegljud och vibrationer vid trapplopp och trappavsatser.
Hur isolerar man stegljud från ett trapplopp i en prefabricerad byggnad?
En elastomerlist, till exempel TYPE W, monteras mellan trapploppet och upplaget på trappavsatsen eller väggen. Den skiljer trappan från byggnadsstommen, så att stegljud och vibrationer inte överförs till angränsande rum. Det är viktigt att inga ljudbryggor finns kvar i fogen: bruk, grus eller kilar.
Kan TYPE W användas som bärande lager och inte bara för akustik?
Ja. Listen överför statiska laster och låter elementen rotera, därför används den för upplag av olika prefabricerade element. Den dimensionerande bärförmågan för olika listbredder anges i det tekniska databladet (PDF, på engelska).
Kan den användas i platsgjutna betongkonstruktioner?
Ja. För platsgjutna konstruktioner levereras listen med kvarsittande form, som hindrar betongen från att tränga in i listens profil och bilda en styv förbindelse.
Kan listen tillverkas efter mått enligt projektet?
Ja. Vi tillverkar listen i exakta mått och borrar vid behov hål eller gör urtag.
Vad skiljer TYPE W från ett slätt elastomerlager?
Tack vare de profilerade ytorna är TYPE W mjukare vid låga laster. Den isolerar därför stegljud bättre och utjämnar ojämnheter i ytan bättre än ett slätt, massivt lager som neoprenlisten LINEAR SI.
