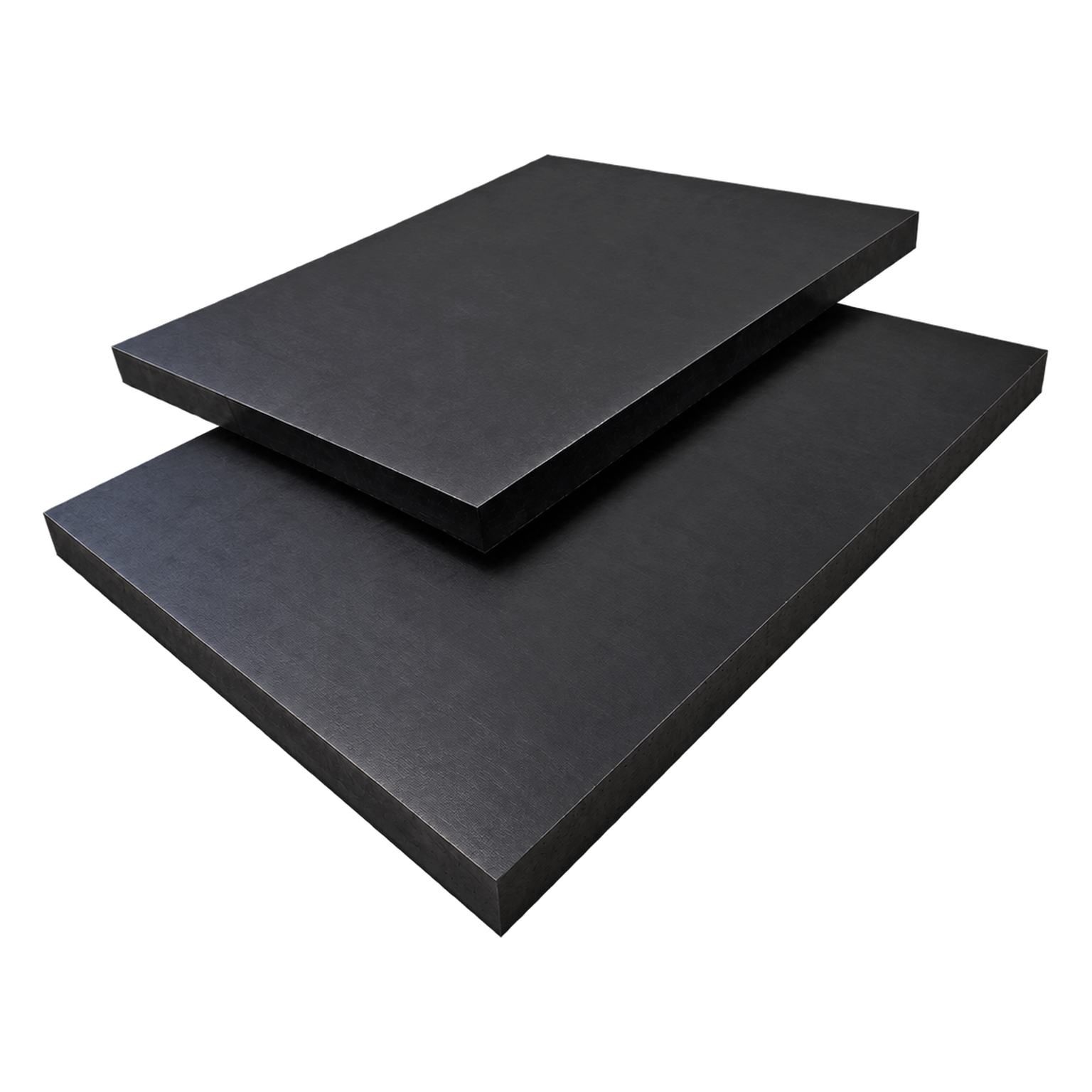

Wat zijn TYPE 5 elastomeer opleggingen
TYPE 5 zijn ongewapende rubber opleggingen (elastomeer opleggingen) – oplegblokken en oplegstroken – voor prefab en in het werk gestort beton, staalconstructies en andere constructies. Ze zorgen voor een gecontroleerde drukverdeling in de oplegging, maken horizontale verplaatsingen en hoekverdraaiingen mogelijk zonder extra spanningen te veroorzaken en beschermen de randen van gewapende betonelementen tegen afspatten. De oplegblokken zijn gemaakt van ongewapend elastomeer met een hardheid van 65 Sh A en een maximale rekenwaarde van de drukspanning σR,d = 14 N/mm². In de bouw worden zulke opleggingen vaak neopreen oplegrubbers genoemd. Wij maken TYPE 5 oplegblokken binnen 1–2 dagen op maat volgens uw project. Rekenwaarden van spanningen en belastingen en toelaatbare hoekverdraaiingen per dikte en afmetingen van het oplegblok vindt u in het productinformatieblad (technische fiche) TYPE 5 (pdf, Engelstalig).
Toepassingen van TYPE 5 oplegblokken

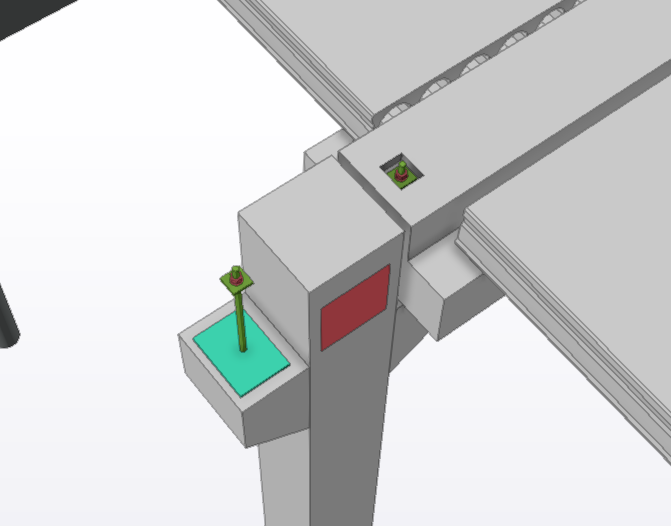

- Opleggingen van prefab betonnen balken, vloerplaten en andere elementen, bijvoorbeeld op kolomconsoles.
- Opleggingen van in het werk gestorte betonconstructies.
- Opleggingen van staalconstructies.
- Opleggingen van andere constructies.
Eigenschappen van TYPE 5
- Zorgt voor een gelijkmatige drukverdeling in de oplegging en beschermt de randen van gewapende betonelementen tegen afspatten.
- Maakt horizontale verplaatsingen en hoekverdraaiingen mogelijk zonder extra spanningen in de oplegging te veroorzaken.
- Vereffent oneffenheden van de ondergrond en afwijkingen ten opzichte van het horizontale vlak.
- Ongewapend elastomeer met een hardheid van 65 Sh A, maximale rekenwaarde van de drukspanning σR,d = 14 N/mm².
- Berekend met de vormfactor, rekening houdend met sparingen, gaten en de vereiste afstanden tot de randen van de oplegging volgens EN 1992.

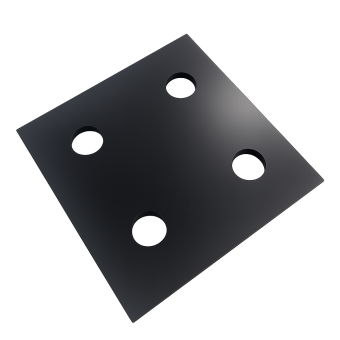

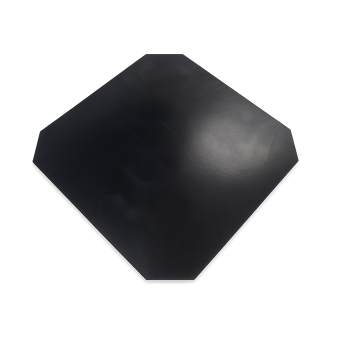

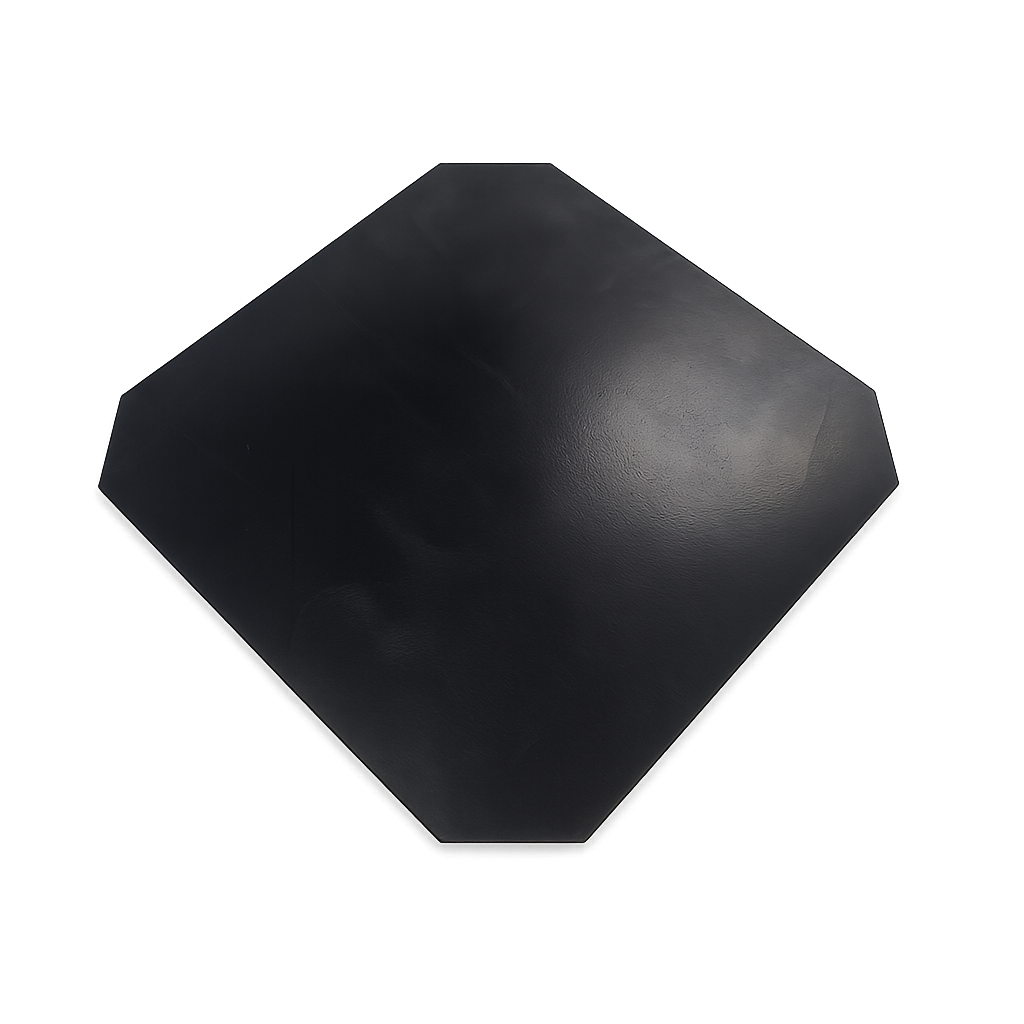

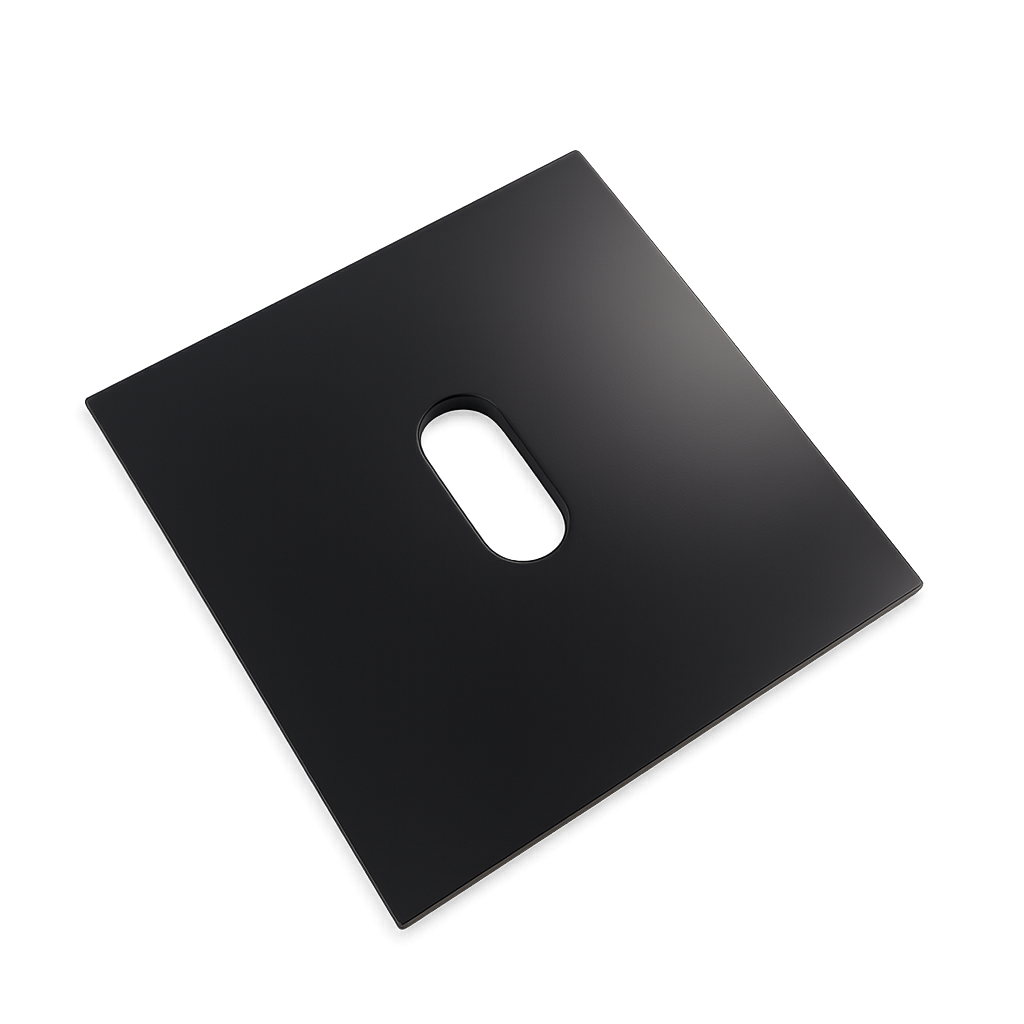

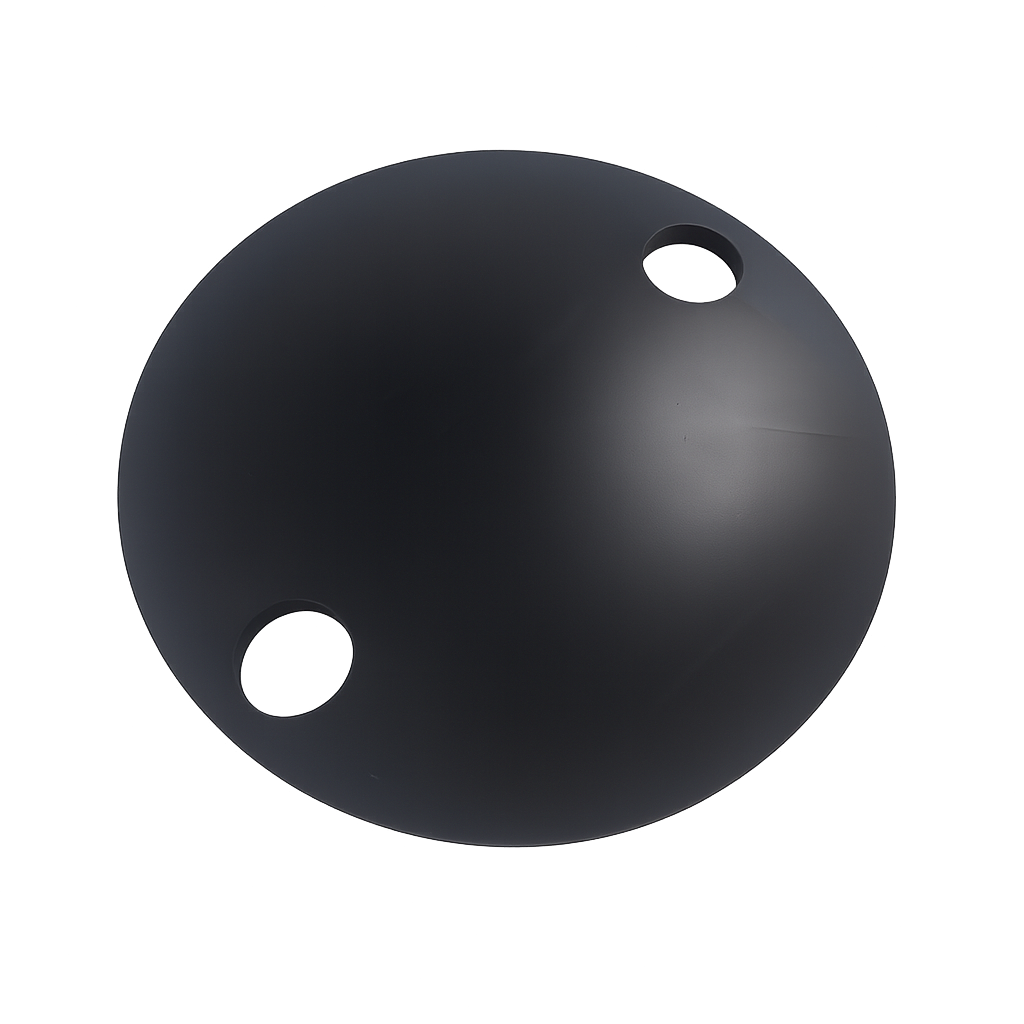

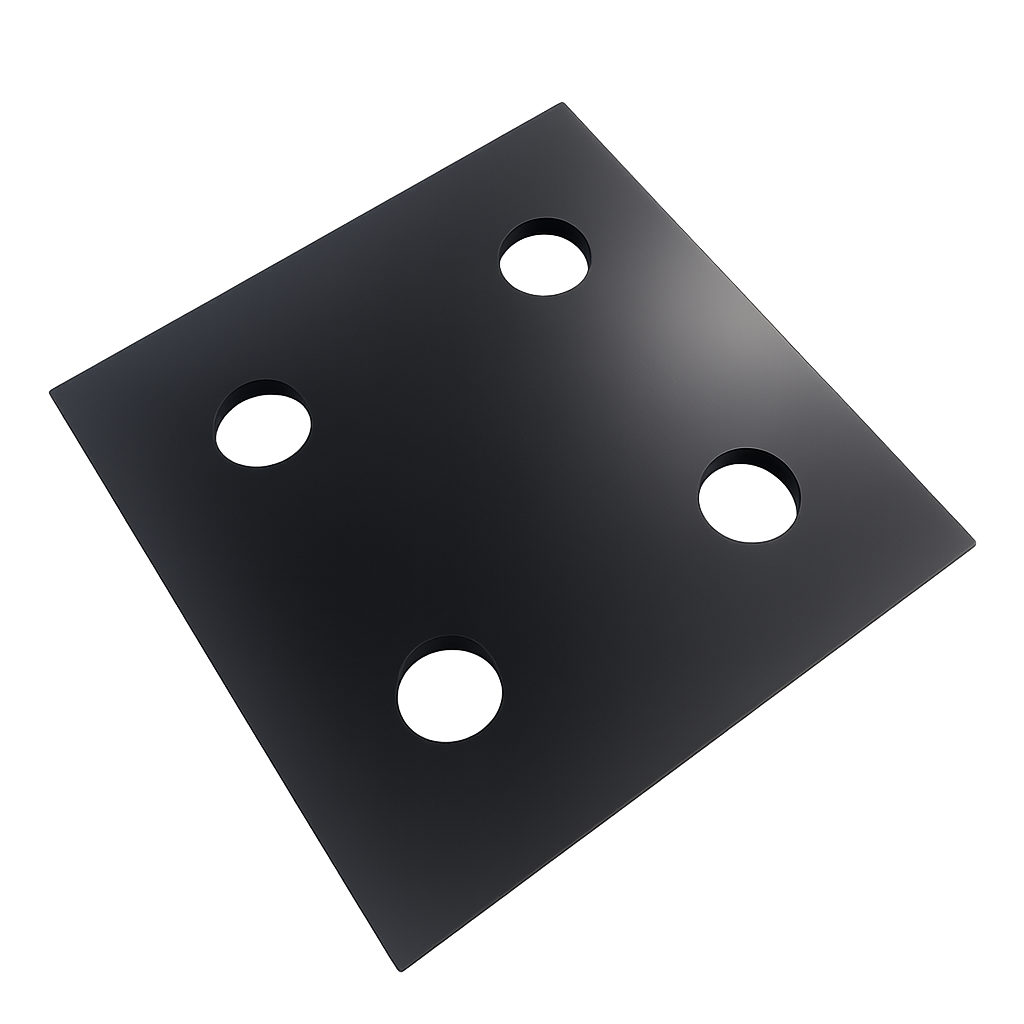

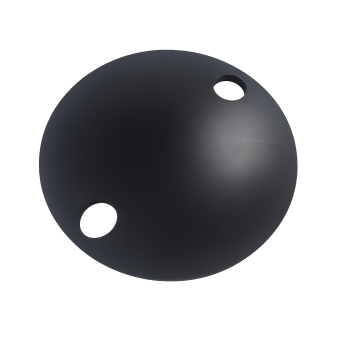

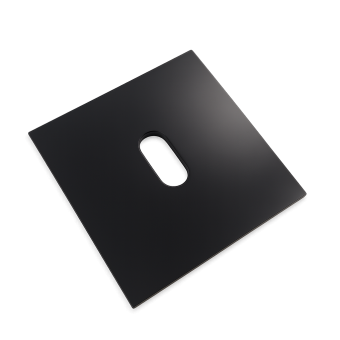

- Op maat volgens het project: afschuiningen, ronde en rechthoekige gaten, inkepingen, slobgaten, sparingen en afgesneden hoeken zijn mogelijk.
Afmetingen
De maximale productafmeting is 1200 × 1200 mm. Standaarddiktes van oplegblokken en oplegstroken zijn 10, 15 en 20 mm; andere diktes zijn op speciale bestelling leverbaar. Rekenwaarden van de belasting per afmeting en dikte van het oplegblok vindt u in het productinformatieblad TYPE 5 (pdf, Engelstalig) – voor oplegblokken met een breedte van 50–600 mm en een lengte van 100–500 mm.
Productie en levering
Wij maken TYPE 5 oplegblokken binnen 1–2 dagen op maat volgens uw project. Afschuiningen, ronde en rechthoekige gaten, inkepingen, slobgaten, sparingen en afgesneden hoeken zijn mogelijk. Voor een offerte stuurt u ons een tekening of specificatie van het oplegblok, of geeft u de afmetingen, de dikte en het aantal op.
Veelgestelde vragen
Is TYPE 5 een neopreen oplegrubber?
In de bouw worden elastomeer opleggingen vaak neopreen oplegrubbers genoemd, hoewel ze niet alleen van neopreen worden gemaakt. TYPE 5 oplegblokken zijn gemaakt van ongewapend elastomeer met een hardheid van 65 Sh A en vervullen dezelfde functie: ze zorgen voor een gelijkmatige drukverdeling in de oplegging, beschermen de randen van gewapende betonelementen tegen afspatten en vereffenen oneffenheden van het oplegvlak.
Welke belasting kan een TYPE 5 oplegblok dragen?
Dat hangt af van de dikte en de afmetingen van het oplegblok, omdat de belastbaarheid met de vormfactor wordt berekend. De maximale rekenwaarde van de drukspanning is 14 N/mm². Zo heeft een oplegblok van 100 × 200 mm met een dikte van 10 mm een Fd,max van 280 kN, terwijl een even groot oplegblok met een dikte van 20 mm 148 kN haalt. Alle waarden vindt u in het productinformatieblad (pdf, Engelstalig).
Wat is het verschil tussen TYPE 5 en TYPE 10?
TYPE 5 is gemaakt van elastomeer met een hardheid van 65 Sh A en heeft een rekenwaarde van de drukspanning tot 14 N/mm², terwijl TYPE 10 van een harder elastomeer van 70 Sh A is gemaakt, met een rekenwaarde tot 21 N/mm². Zo draagt een TYPE 5 oplegblok van 100 × 200 mm met een dikte van 10 mm 280 kN, terwijl hetzelfde oplegblok in TYPE 10 420 kN draagt. Afmetingen, diktes en beschikbare vormen zijn voor beide producten gelijk.
Hoe kiest u de dikte van het oplegblok?
Een dunner oplegblok neemt een hogere spanning op, terwijl een dikker oplegblok een grotere hoekverdraaiing van het opgelegde element toelaat. Zo bedraagt de rekenwaarde van de drukspanning voor een oplegblok van 100 × 100 mm 11,9 N/mm² (10 mm), 7,4 N/mm² (15 mm) en 5,3 N/mm² (20 mm), terwijl de toelaatbare hoekverdraaiing voor een oplegblok met een breedte van 300 mm respectievelijk 15 ‰, 22,5 ‰ en 30 ‰ bedraagt.
Welke afstand tot de rand van de oplegging moet worden aangehouden?
Ongewapende oplegblokken zetten onder belasting uit; daarom moet de breedte van het oplegblok kleiner zijn dan de oplegbreedte van de constructie. In de regel adviseren wij een afstand van ten minste 25 mm (inclusief afschuiningen) tussen de rand van de dragende constructie en het oplegblok.
Kunnen oplegblokken met gaten of sparingen worden gemaakt?
Ja. Wij maken oplegblokken met afschuiningen, ronde of rechthoekige gaten, inkepingen, slobgaten, sparingen of afgesneden hoeken. De waarden in de tabellen van het productinformatieblad houden geen rekening met gaten; de invloed daarvan moet daarom in het ontwerp worden meegenomen.
Hoe moeten de oppervlakken vóór de montage worden voorbereid?
Oplegblokken moeten op vlakke oppervlakken zonder putten en uitsteeksels worden geplaatst. Controleer vóór de montage of de oppervlakken van het oplegblok of de oplegstrook vrij zijn van vuil, vet, oplosmiddelen, ijs of olie.
Hoe snel worden TYPE 5 oplegblokken gemaakt?
Wij maken TYPE 5 oplegblokken binnen 1–2 dagen op maat volgens uw project, inclusief afschuiningen, gaten, inkepingen en sparingen.
