LINEAR SI – neopreen oplegstrook voor prefab beton
LINEAR SI is een ongewapende neopreen oplegstrook voor een gecontroleerde drukverdeling bij lijnvormige opleggingen van prefab en in het werk gestort beton, staalconstructies en andere constructies. Deze elastomeer oplegstrook wordt onder prefab betonnen balken, kanaalplaten, vloerplaten en wandelementen gelegd. De strook neemt horizontale verplaatsingen en hoekverdraaiingen op zonder extra spanningen in de oplegging te veroorzaken, beschermt de randen van gewapende betonelementen tegen afspatten en vereffent oneffenheden van het oplegvlak en afwijkingen ten opzichte van het horizontale vlak. Neopreen oplegstroken in standaardafmetingen zijn op voorraad en worden binnen 1–2 dagen geleverd. De maximaal toelaatbare belasting per strookbreedte, montage-instructies en toleranties vindt u in het productinformatieblad (technische fiche) LINEAR SI (pdf, Engelstalig).
Toepassingen van de LINEAR SI neopreen oplegstrook
- Lijnvormige opleggingen van prefab betonnen balken, vloerplaten, wanden en andere elementen.
- Opleggingen van in het werk gestorte betonconstructies.
- Opleggingen van staalconstructies.
- Opleggingen van andere constructies waar de belasting gelijkmatig moet worden verdeeld en oneffenheden van het oppervlak moeten worden vereffend.
Eigenschappen van LINEAR SI
- Maximaal toelaatbare karakteristieke belasting Fk,max van 60 kN/m’ (strook van 20 mm breed) tot 150 kN/m’ (strook van 50 mm breed); tussenliggende waarden kunnen door interpolatie worden bepaald.
- Zorgt voor een gelijkmatige drukverdeling in de oplegging en beschermt de randen van gewapende betonelementen tegen afspatten.
- Maakt hoekverdraaiing van de opgelegde elementen mogelijk en neemt horizontale verplaatsingen op zonder extra spanningen in de oplegging te veroorzaken.
- Vereffent oneffenheden van het oplegvlak en afwijkingen ten opzichte van het horizontale vlak.
- Gemaakt van ongewapend neopreen met een hardheid van 65 Sh A.
Montage
Ongewapende oplegstroken zetten onder belasting uit; daarom adviseren wij in de regel een afstand van ten minste 25 mm (inclusief afschuiningen) tussen de rand van de dragende constructie en de strook. Controleer vóór de montage of het oppervlak van de strook vrij is van vuil, vet, oplosmiddelen, ijs en olie.
Afmetingen en belastingen van de neopreen oplegstrook

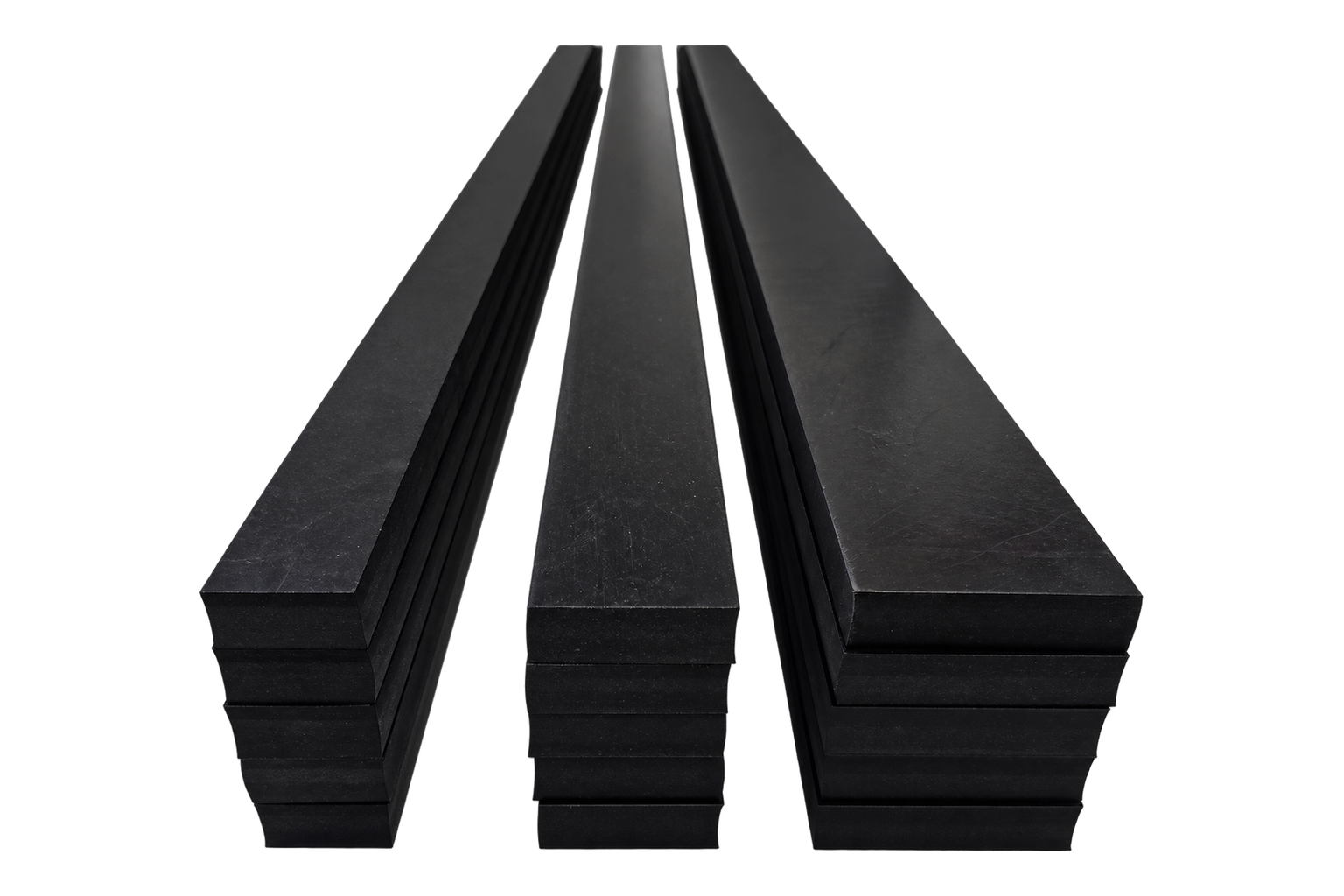

Standaarddiktes zijn 10, 15 en 20 mm; andere diktes zijn op speciale bestelling leverbaar. Op voorraad zijn breedtes van 20, 25, 30, 40 en 50 mm; andere breedtes worden op bestelling gemaakt. Toleranties: hardheid ±5 Sh A, lengte ±5 mm, breedte ±3 mm, dikte ±1 mm.
| Breedte | Dikte | Fk,max |
|---|---|---|
| 20 mm | 10, 15, 20 mm | 60 kN/m’ |
| 25 mm | 10, 15, 20 mm | 75 kN/m’ |
| 30 mm | 10, 15, 20 mm | 90 kN/m’ |
| 40 mm | 10, 15, 20 mm | 120 kN/m’ |
| 50 mm | 10, 15, 20 mm | 150 kN/m’ |
Bestelling en levering van neopreen oplegstroken
LINEAR SI neopreen oplegstroken in standaarddiktes en -breedtes zijn op voorraad, zodat wij ze binnen 1–2 dagen leveren. Neopreen oplegstroken in andere diktes en breedtes worden op bestelling gemaakt. Voor een offerte vermeldt u de gewenste breedte, dikte en totale lengte van de strook, of stuurt u ons de projectspecificatie.
Veelgestelde vragen
Is LINEAR SI een neopreen oplegstrook?
Ja. LINEAR SI is gemaakt van ongewapend neopreen met een hardheid van 65 Sh A. Deze neopreen oplegstrook zorgt voor een gelijkmatige drukverdeling in de oplegging, beschermt de randen van elementen tegen afspatten en vereffent oneffenheden van het oppervlak. Internationaal wordt dit product ook elastomeer oplegstrook of oplegstrook voor prefab beton genoemd.
Welke belasting kan de LINEAR SI oplegstrook dragen?
De maximaal toelaatbare karakteristieke belasting Fk,max hangt af van de breedte van de strook: 20 mm – 60 kN/m’, 25 mm – 75 kN/m’, 30 mm – 90 kN/m’, 40 mm – 120 kN/m’, 50 mm – 150 kN/m’. De waarden gelden voor stroken met een dikte van 10, 15 en 20 mm; tussenliggende waarden kunnen door interpolatie worden bepaald.
Welke afstand tot de rand van de oplegging moet worden aangehouden?
Ongewapende oplegstroken zetten onder belasting uit; daarom adviseren wij in de regel een afstand van ten minste 25 mm (inclusief afschuiningen) tussen de rand van de dragende constructie en de strook.
Welke afmetingen kunnen worden besteld?
Standaarddiktes zijn 10, 15 en 20 mm; op voorraad zijn breedtes van 20, 25, 30, 40 en 50 mm. Stroken in andere diktes en breedtes worden op bestelling gemaakt.
Is LINEAR SI geschikt voor contactgeluidisolatie van trappen?
Nee. LINEAR SI is een vlakke, massieve strook, bedoeld voor statische opleggingen van constructies. Voor contactgeluidisolatie van traparmen en bordessen kiest u de geprofileerde elastomeer strook TYPE W.
Zijn neopreen oplegstroken op voorraad?
Ja. Neopreen oplegstroken in standaarddiktes (10, 15 en 20 mm) en -breedtes (20, 25, 30, 40 en 50 mm) zijn op voorraad en worden binnen 1–2 dagen geleverd. Andere afmetingen worden op bestelling gemaakt.
