Kas yra elastomeriniai padai TYPE 10

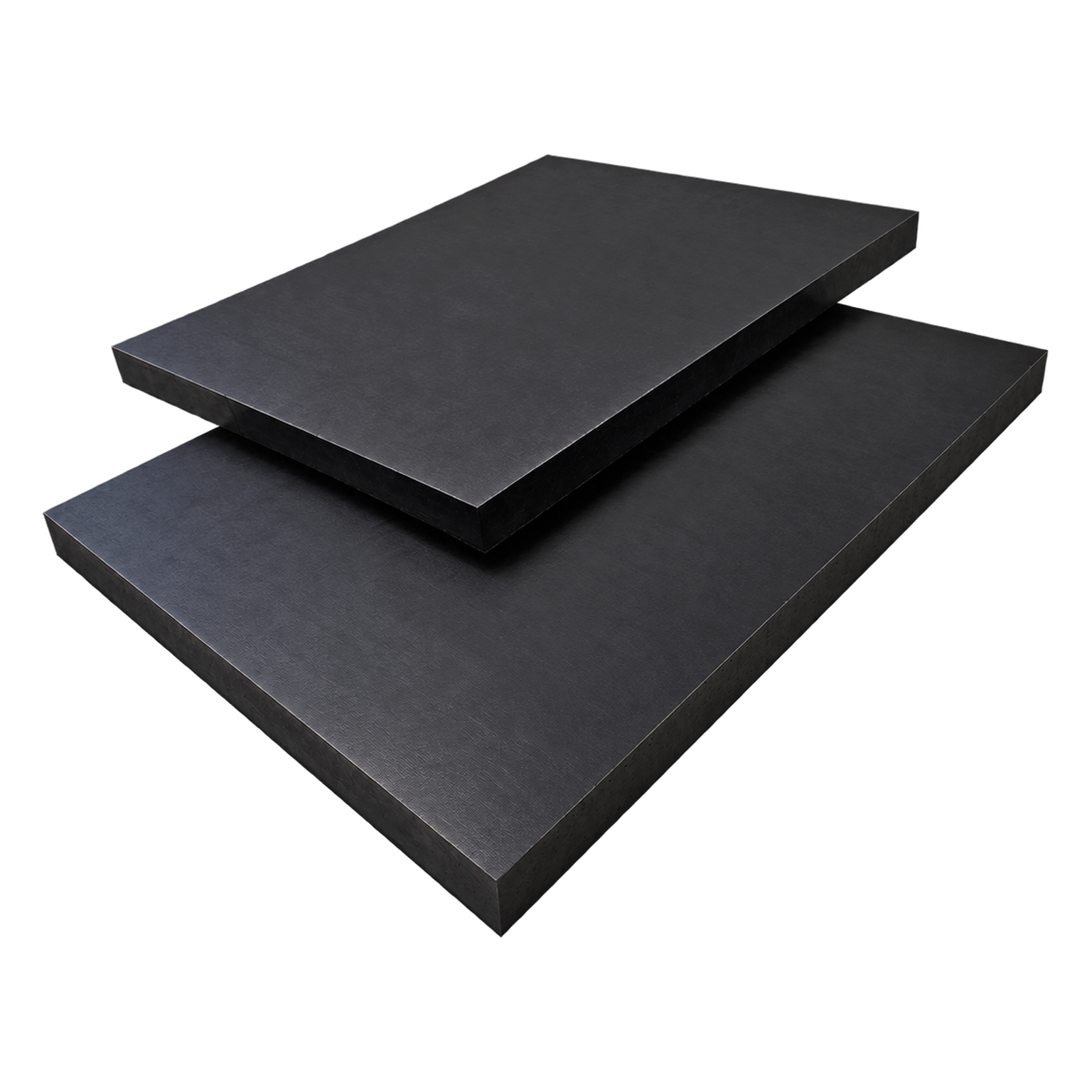

TYPE 10 yra nearmuoti elastomeriniai padai ir juostos surenkamojo ir monolitinio gelžbetonio, metalo ir kitų konstrukcijų atramoms, kai reikia didesnės laikomosios galios. Jie užtikrina kontroliuojamą apkrovos pasiskirstymą atramoje, leidžia perduoti horizontalius poslinkius bei pasisukimus nesukeliant papildomų įtempių ir apsaugo gelžbetoninių elementų kraštus nuo atskilimo. Padai gaminami iš 70 Sh A kietumo nearmuoto elastomero, o jų maksimalus skaičiuotinis gniuždymo įtempis siekia σR,d = 21 N/mm². Statybose tokie padai dažnai vadinami neopreno padais. TYPE 10 padus pagaminame pagal projekto matmenis per 1–2 dienas. Leistini įtempiai, apkrovos ir pasisukimai pagal pado storį ir matmenis pateikti TYPE 10 techninių duomenų lape (PDF).
Kur naudojami TYPE 10 padai

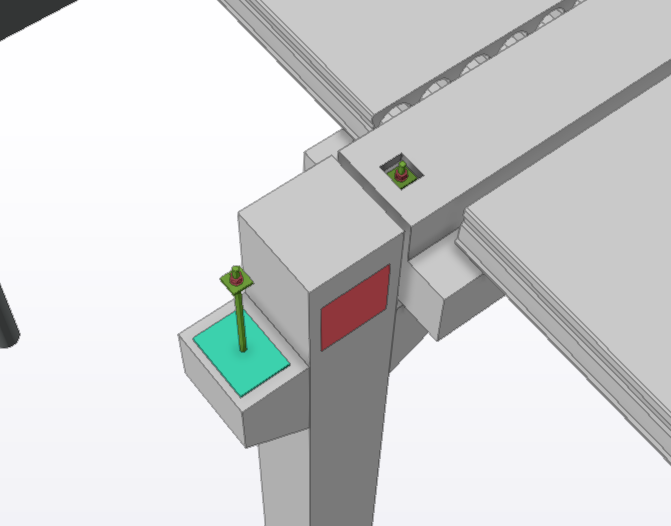

- Surenkamojo gelžbetonio sijų, plokščių ir kitų elementų atramose, pavyzdžiui, ant kolonų konsolių.
- Monolitinio gelžbetonio konstrukcijų atramose.
- Metalinių konstrukcijų atramose.
- Kitų konstrukcijų atramose.
Pagrindinės TYPE 10 savybės
- Tolygiai paskirsto apkrovą atramoje ir apsaugo gelžbetoninių elementų kraštus nuo atskilimo.
- Leidžia perduoti horizontalius poslinkius ir pasisukimus nesukeliant papildomų įtempių atramoje.
- Kompensuoja pagrindo nelygumus ir nukrypimus nuo horizontalios plokštumos.
- 70 Sh A kietumo nearmuotas elastomeras, maksimalus skaičiuotinis gniuždymo įtempis σR,d = 21 N/mm².
- Projektuojama pagal formos faktorių, įvertinant išpjovas, skyles ir reikiamus atstumus nuo atramos kraštų pagal LST EN 1992.

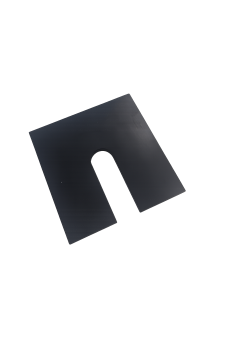

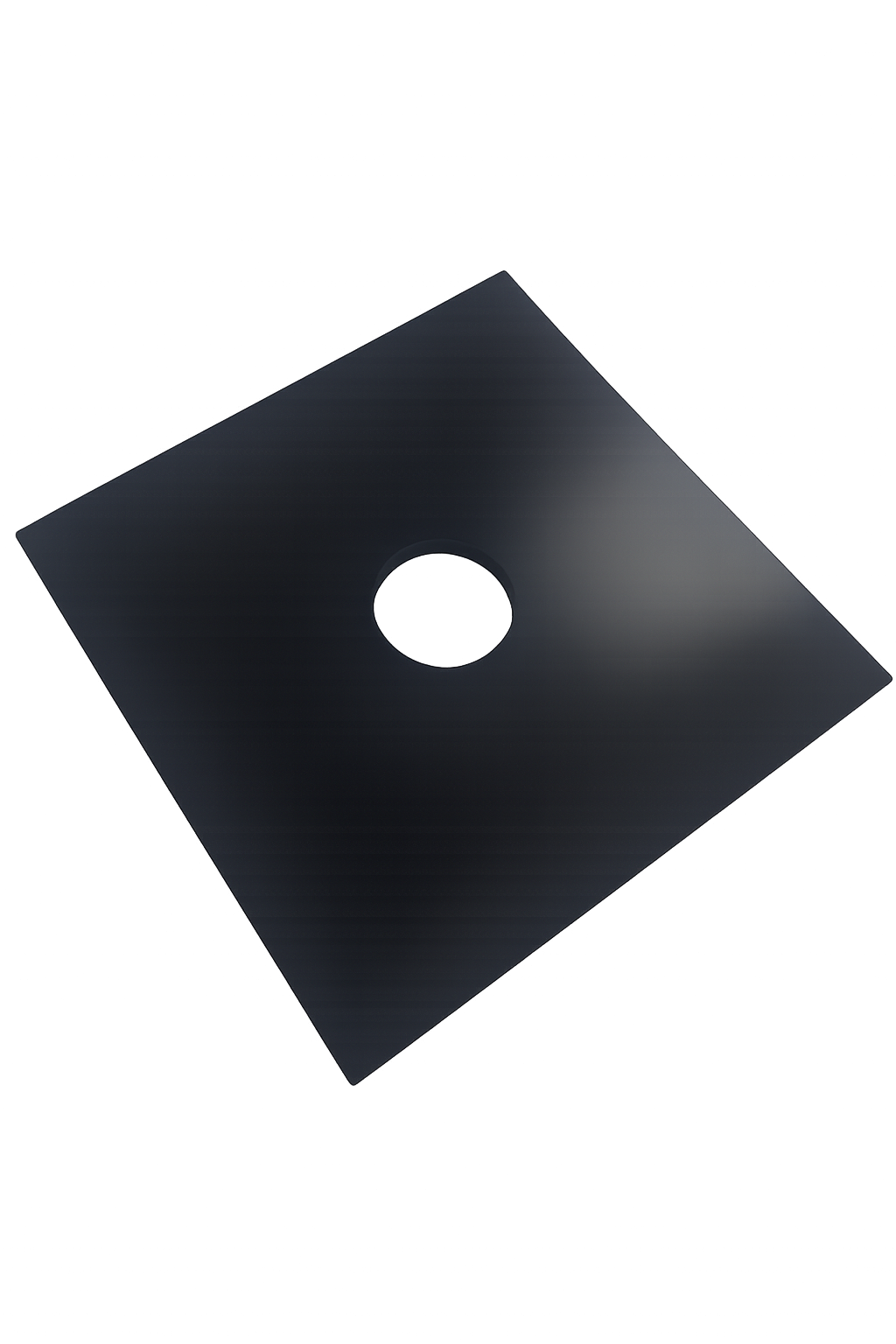

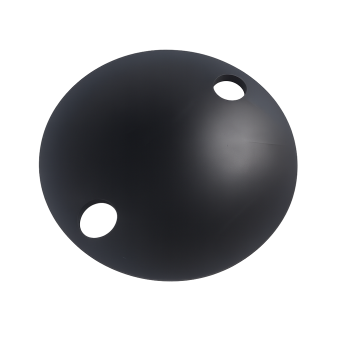

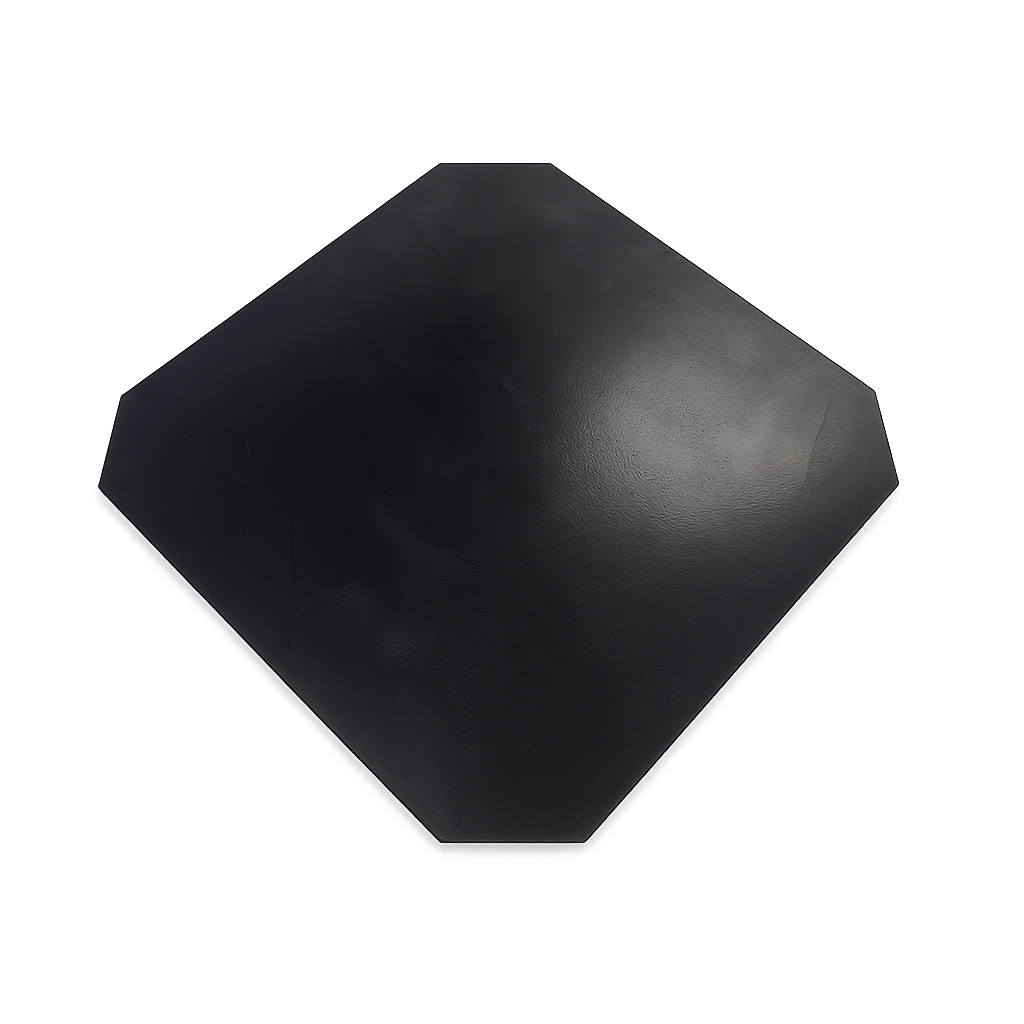

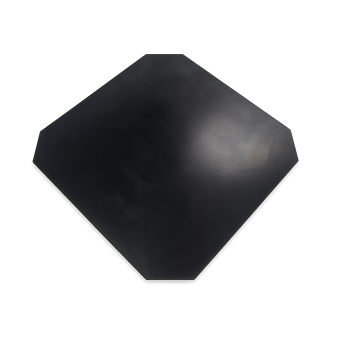

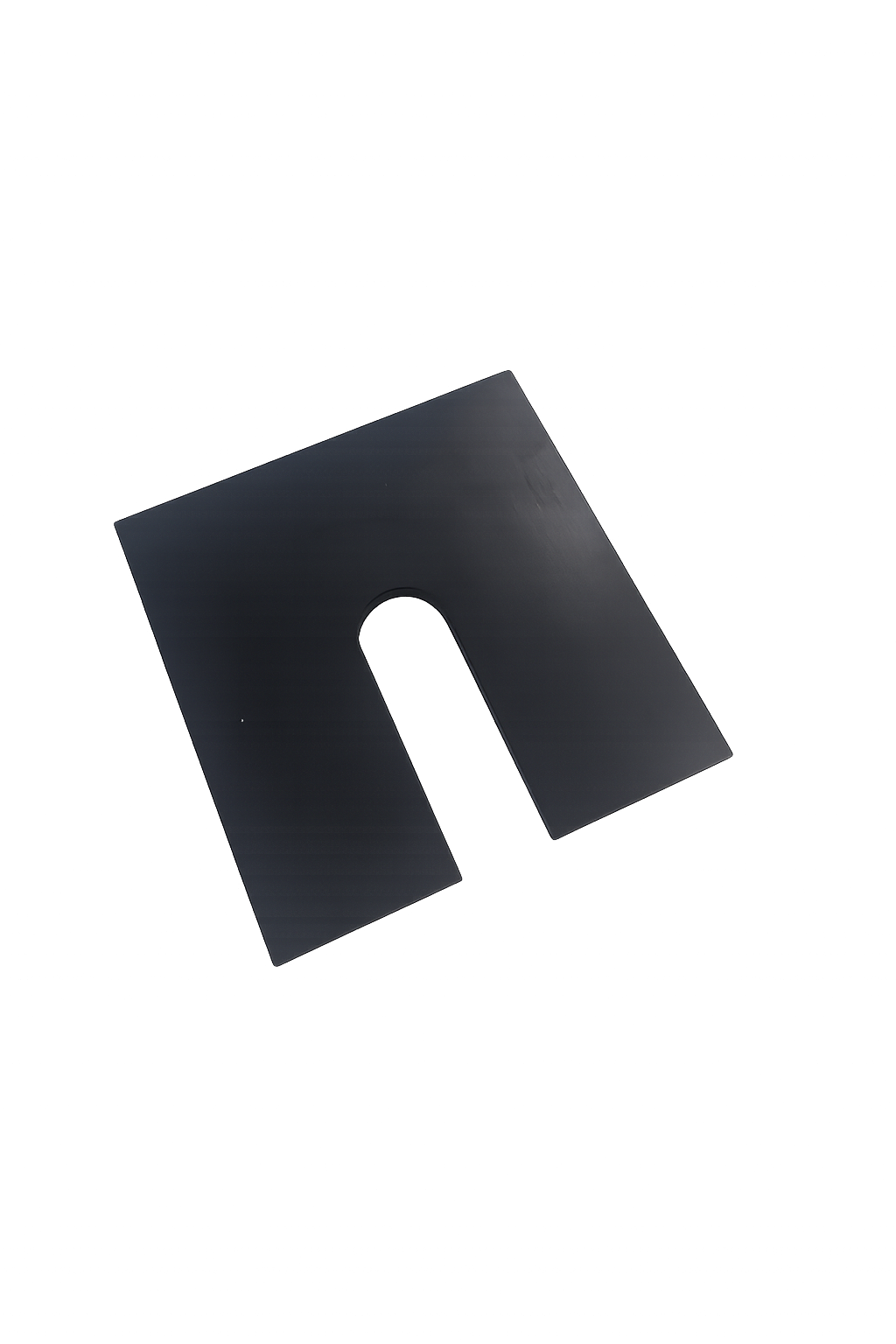

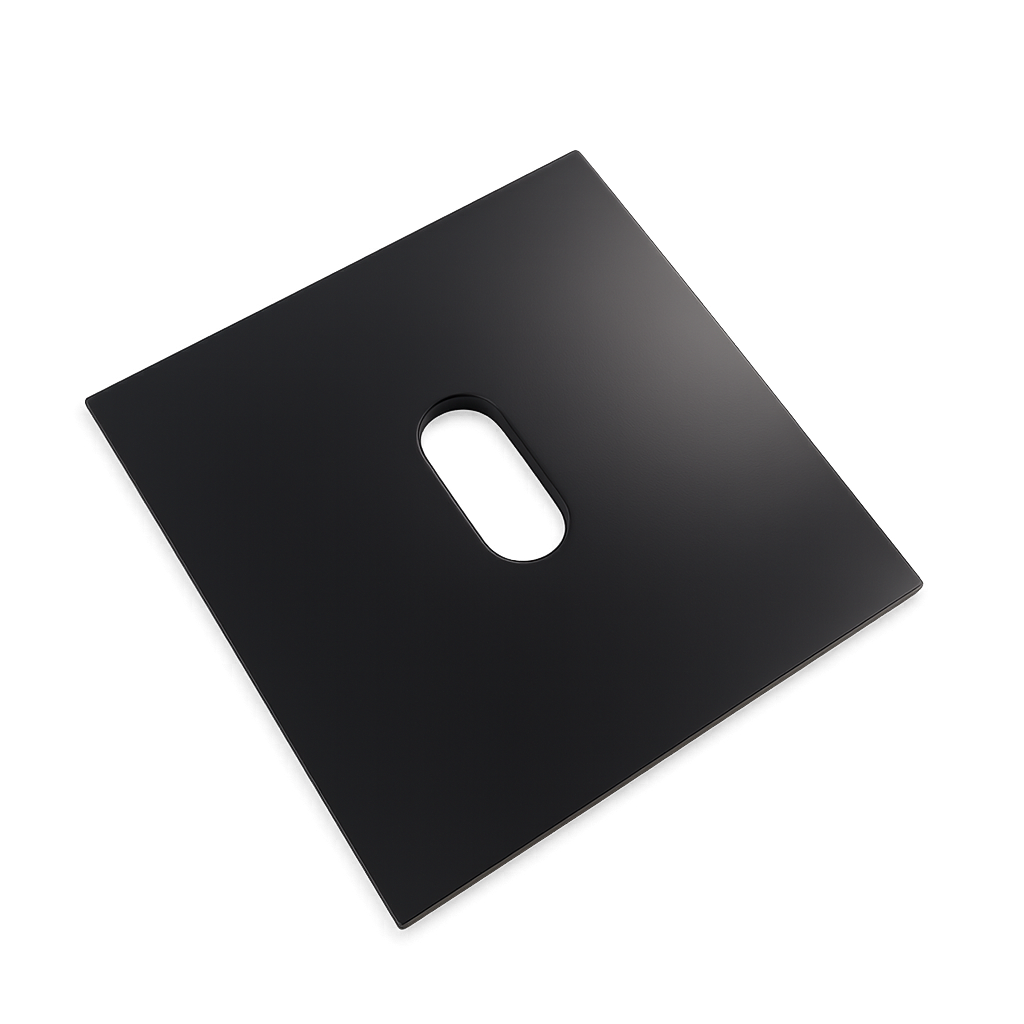

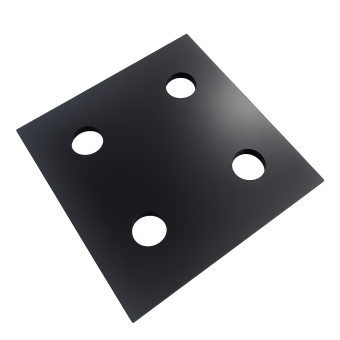

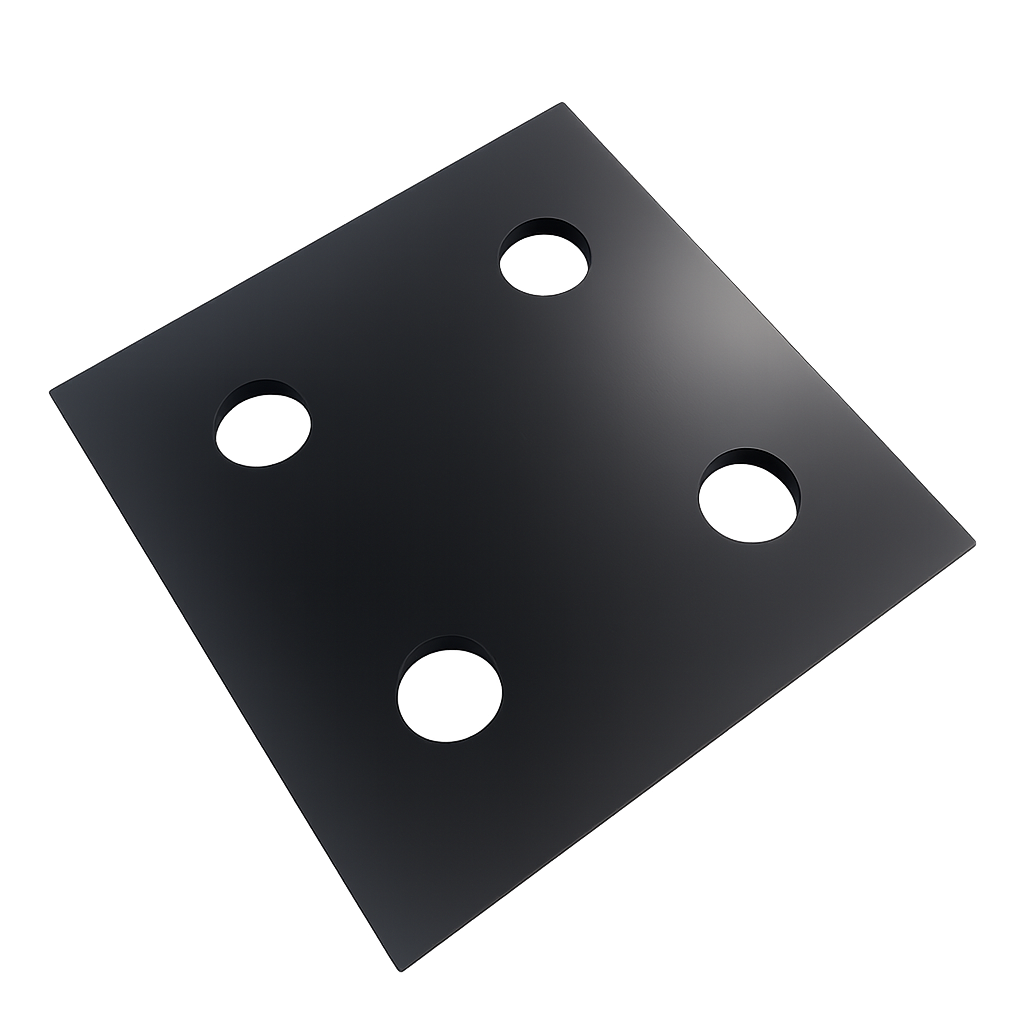

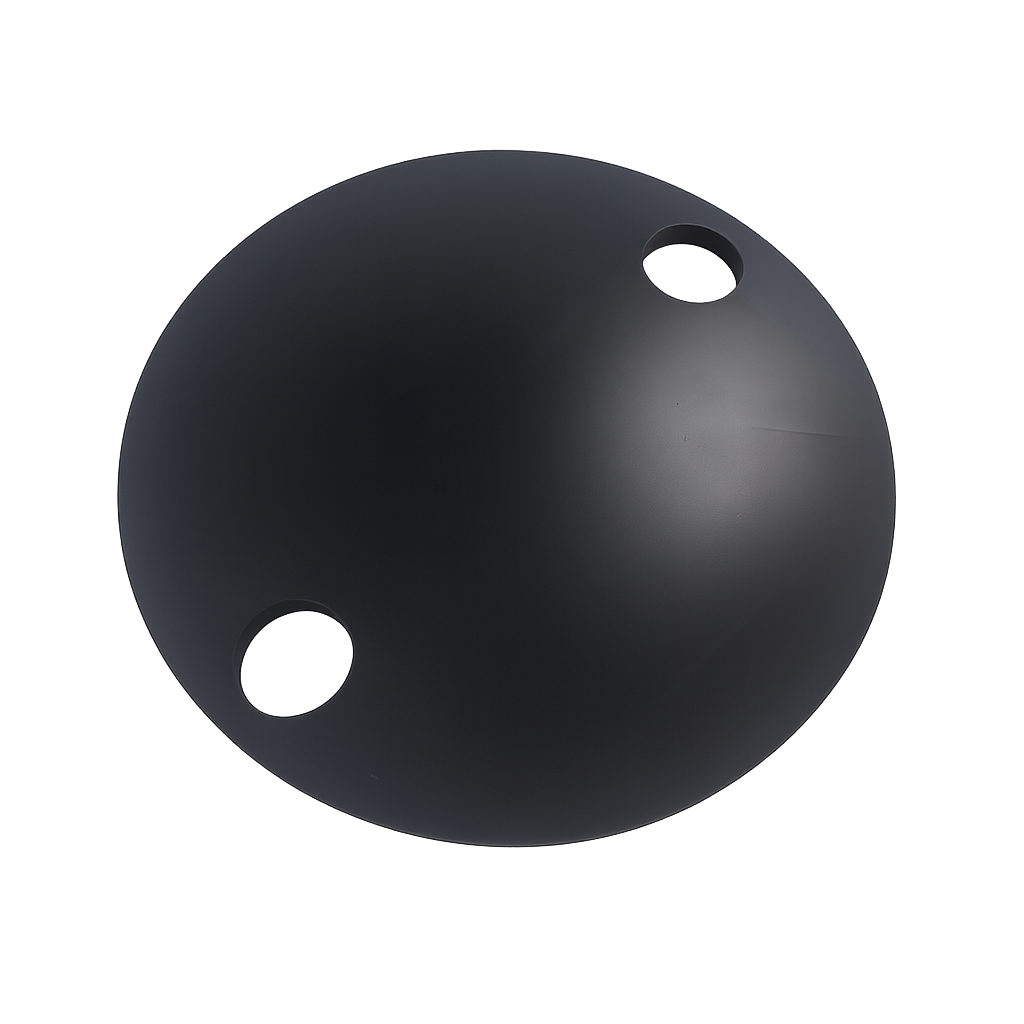

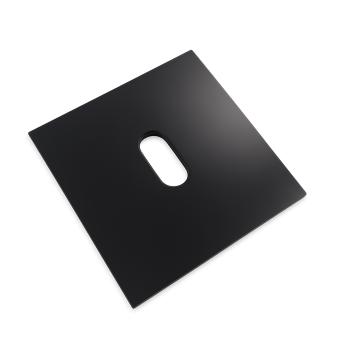

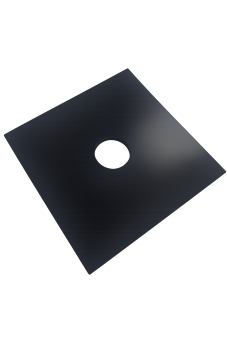

- Gaminama pagal projekto matmenis: galimos nuosklembos, apvalios ir stačiakampės skylės, įpjovos, plyšiai, išpjovos ir nupjauti kampai.
Matmenys
Maksimalus gaminio gabaritas – 1200 × 1200 mm. Standartiniai padų ir juostų storiai – 10, 15 ir 20 mm, kiti storiai galimi pagal specialų užsakymą. Leistinos skaičiuotinės apkrovos pagal pado matmenis ir storį pateiktos TYPE 10 techninių duomenų lape (PDF) – padams, kurių plotis 50–600 mm, o ilgis 100–500 mm.
Gamyba ir pristatymas
TYPE 10 padus gaminame pagal projekto matmenis per 1–2 dienas. Galime padaryti nuosklembas, apvalias ir stačiakampes skyles, įpjovas, plyšius, išpjovas ir nupjautus kampus. Norėdami gauti pasiūlymą, atsiųskite padų brėžinį ar specifikaciją arba nurodykite padų matmenis, storį ir kiekį.
Dažniausiai užduodami klausimai
Ar TYPE 10 yra neopreno padai?
Statybose elastomeriniai atraminiai padai dažnai vadinami neopreno padais, nors gaminami ne tik iš neopreno. TYPE 10 gaminami iš 70 Sh A kietumo nearmuoto elastomero ir atlieka tą pačią funkciją: tolygiai paskirsto apkrovą atramoje, apsaugo gelžbetoninių elementų kraštus nuo atskilimo ir kompensuoja pagrindo nelygumus.
Kokią apkrovą atlaiko TYPE 10 padas?
Tai priklauso nuo pado storio ir matmenų, nes laikomoji galia skaičiuojama pagal formos faktorių. Maksimalus skaičiuotinis gniuždymo įtempis – 21 N/mm². Pavyzdžiui, 10 mm storio 100 × 200 mm padui Fd,max = 420 kN, o 20 mm storio tokio paties dydžio padui – 233 kN. Visos reikšmės pateiktos techninių duomenų lape.
Kuo TYPE 10 skiriasi nuo TYPE 5?
TYPE 10 gaminami iš kietesnio 70 Sh A elastomero ir atlaiko iki 21 N/mm² skaičiuotinį įtempį, o TYPE 5 – iš 65 Sh A elastomero, iki 14 N/mm². Pavyzdžiui, 10 mm storio 100 × 200 mm TYPE 10 padas atlaiko 420 kN, o toks pat TYPE 5 padas – 280 kN. Matmenys, storiai ir galimos formos abiejų produktų vienodi.
Kaip pasirinkti pado storį?
Plonesnis padas atlaiko didesnį įtempį, o storesnis leidžia didesnį atremto elemento pasisukimą. Pavyzdžiui, 100 × 100 mm padui leistinas skaičiuotinis įtempis yra 17,5 N/mm² (10 mm), 11,7 N/mm² (15 mm) ir 8,8 N/mm² (20 mm), o 300 mm pločio padui leistinas pasisukimas – atitinkamai 15 ‰, 22,5 ‰ ir 30 ‰.
Kokį tarpą palikti nuo atramos krašto?
Nearmuoti padai veikiant apkrovai plečiasi, todėl pado plotis turi būti mažesnis nei atramos gabaritas. Paprastai rekomenduojame ne mažesnį kaip 25 mm tarpą (įskaitant nuosklembas) nuo atraminės konstrukcijos krašto iki pado.
Ar padą galima pagaminti su skylėmis ar išpjovomis?
Taip. Padus gaminame su nuosklembomis, apvaliomis ar stačiakampėmis skylėmis, įpjovomis, plyšiais, išpjovomis ar nupjautais kampais. Techninių duomenų lapo lentelėse pateiktos vertės skylių neįvertina, todėl jų įtaka turi būti įvertinta projektuojant.
Kaip paruošti paviršius prieš montavimą?
Padai turi būti klojami ant lygių paviršių, be įdubimų ir išsikišimų. Prieš montavimą būtina įsitikinti, kad pado ar juostos paviršiai yra be nešvarumų, riebalų, tirpiklių, ledo ar alyvos.
Per kiek laiko pagaminate TYPE 10 padus?
TYPE 10 padus pagal projekto matmenis pagaminame per 1–2 dienas, įskaitant nuosklembas, skyles, įpjovas ir išpjovas.
