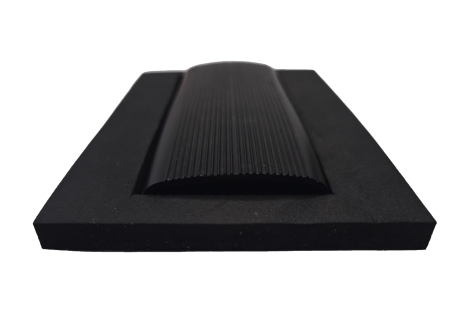

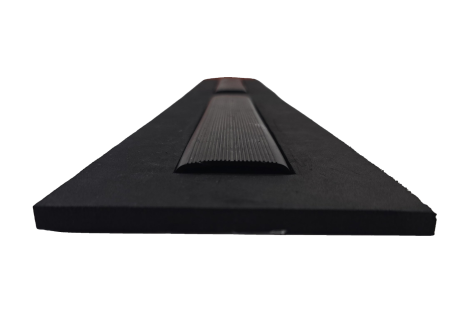

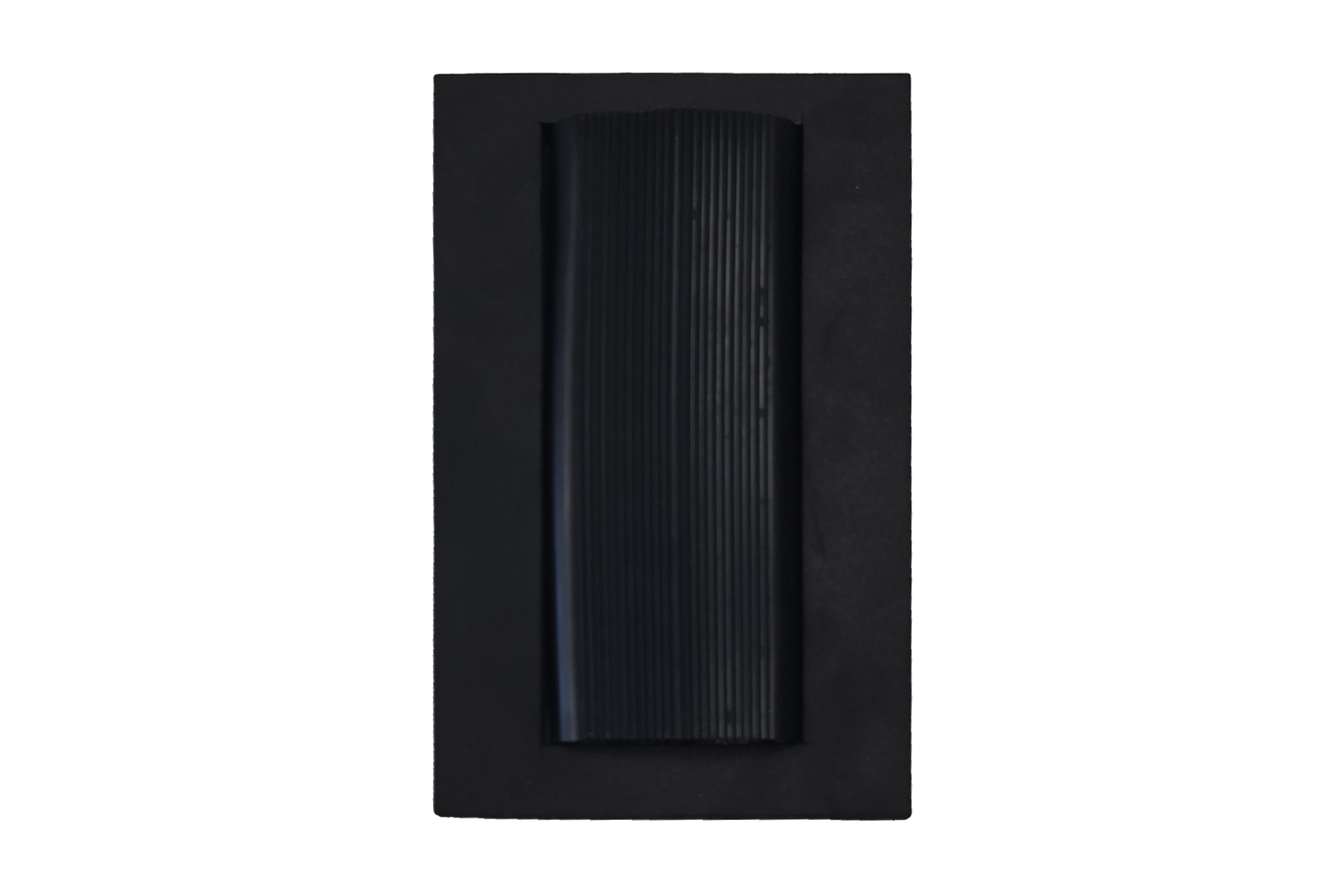

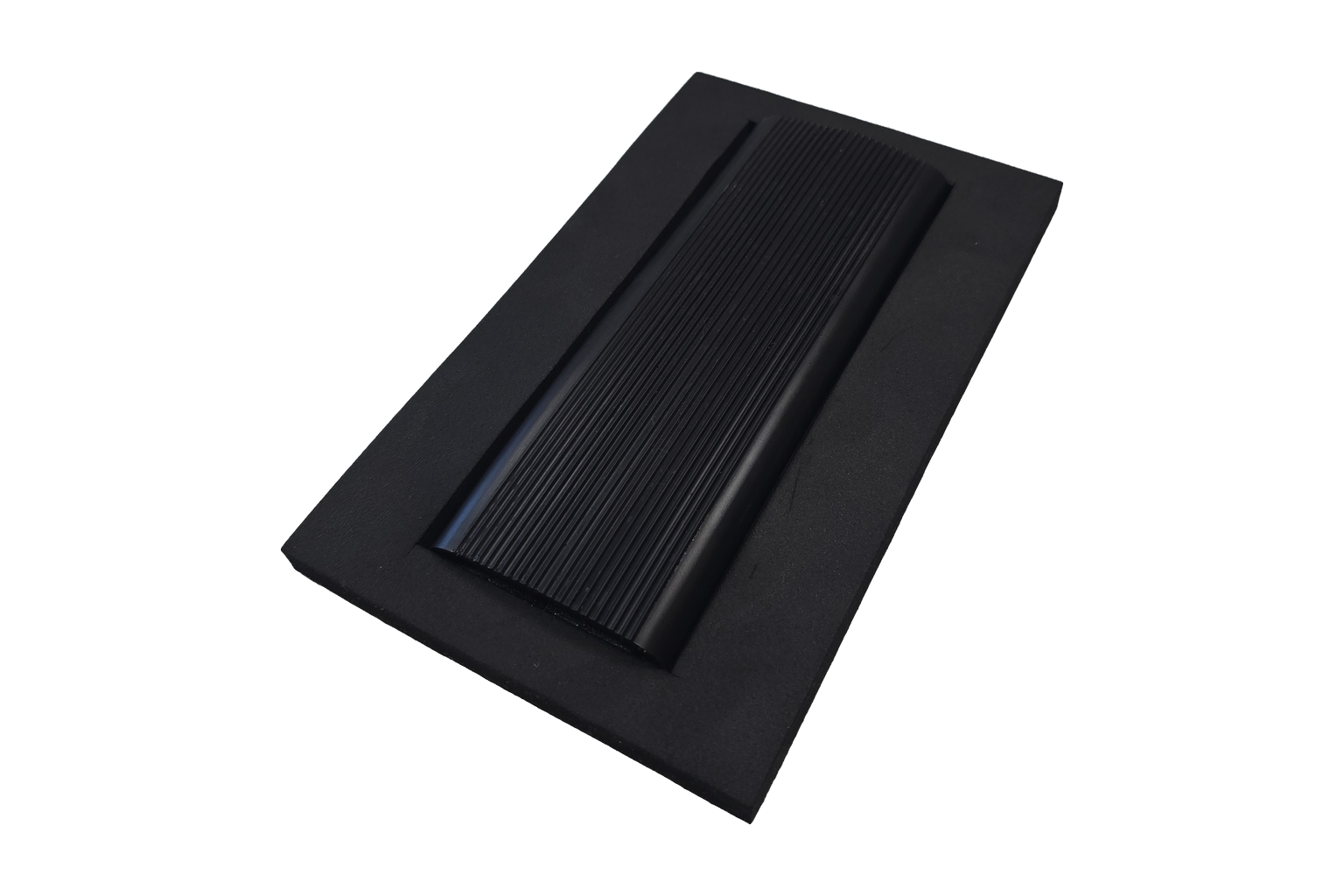

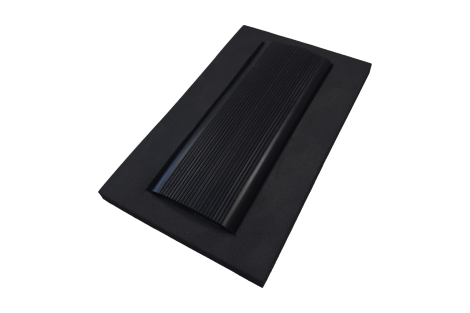

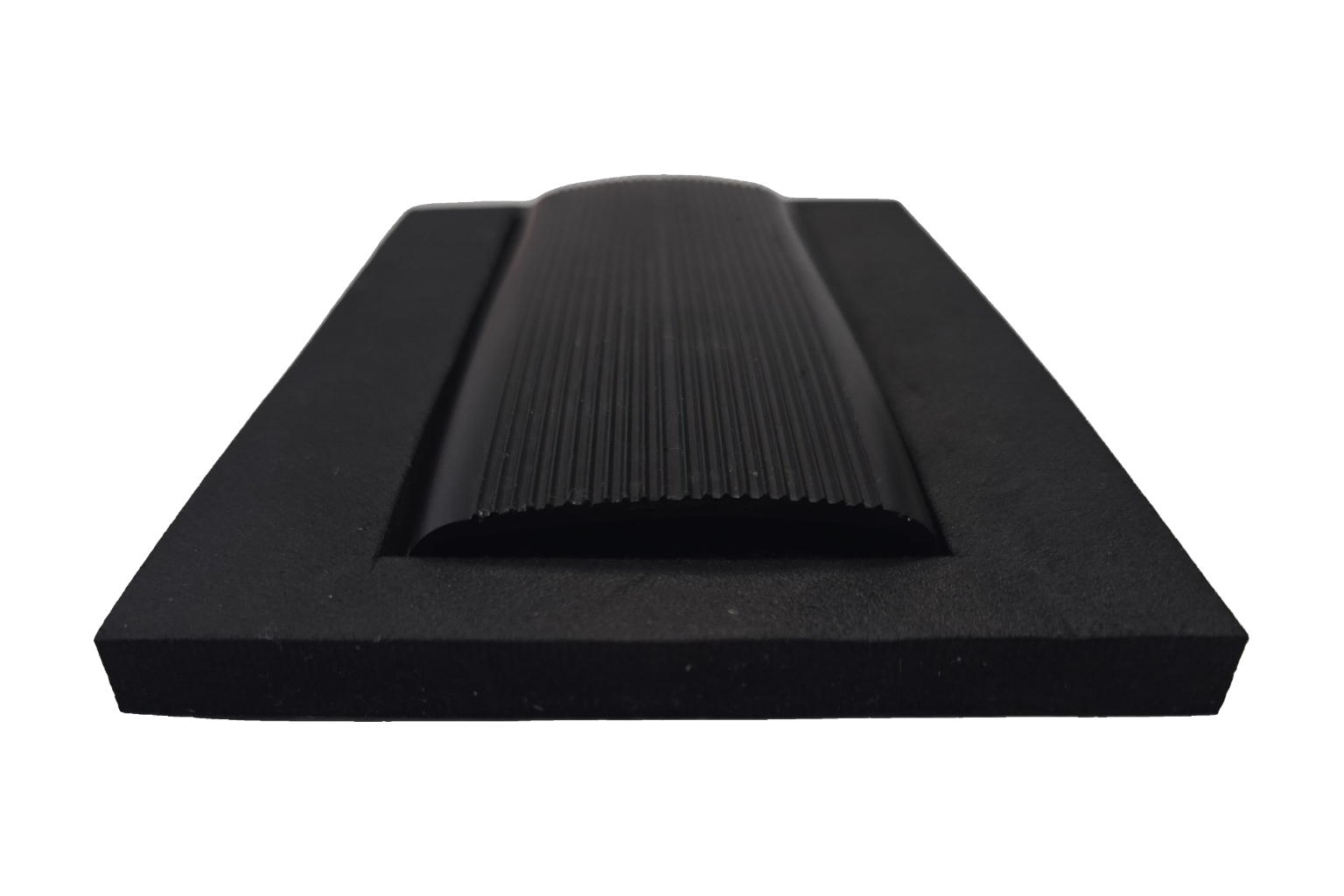

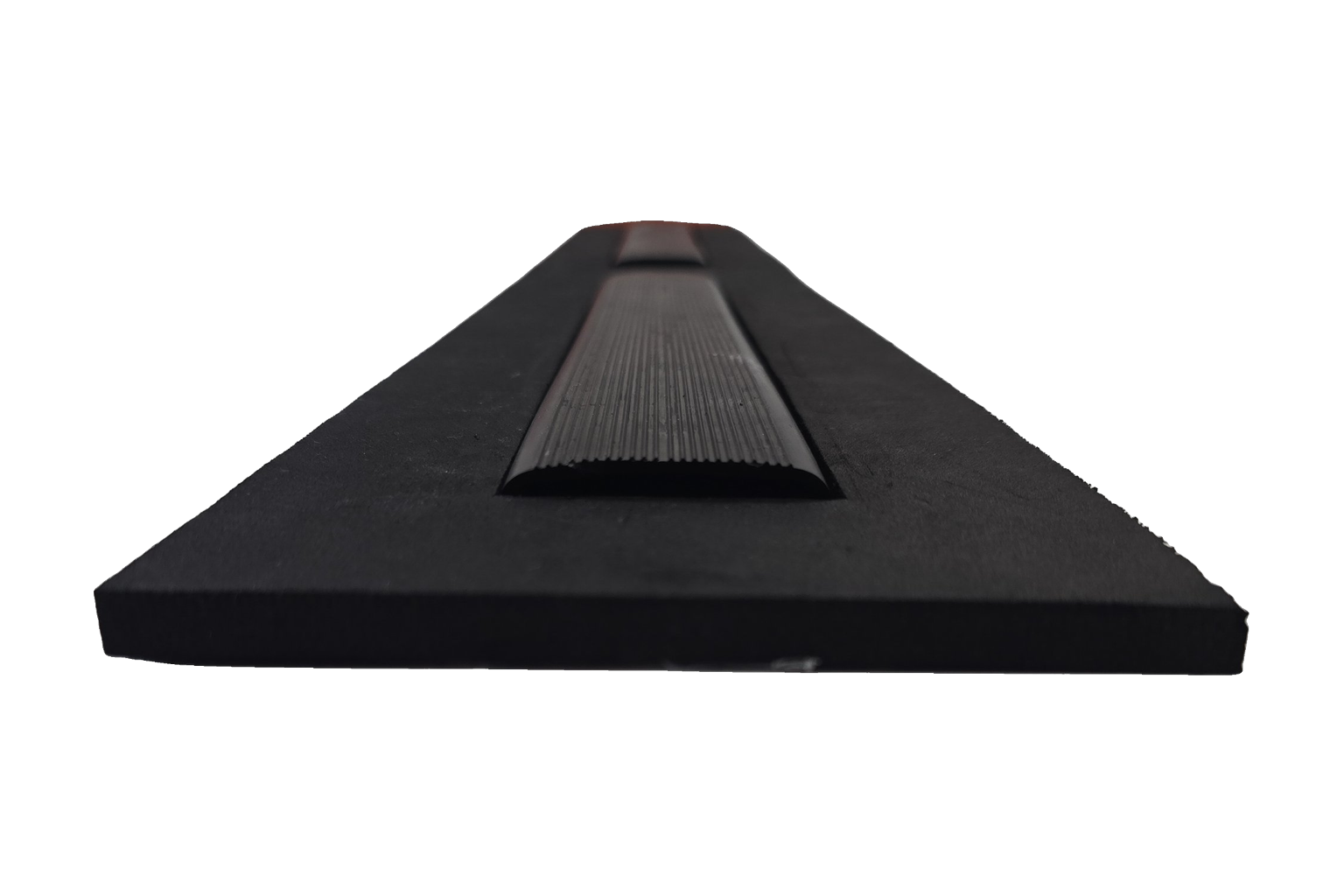

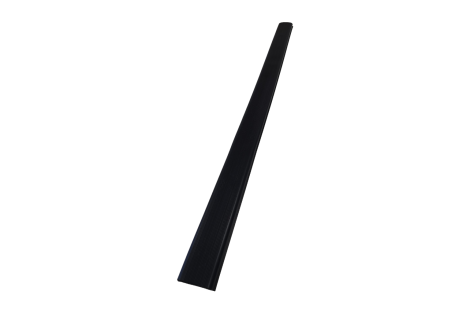

SLIDELINE – elastomerinė linijinė slydimo atrama

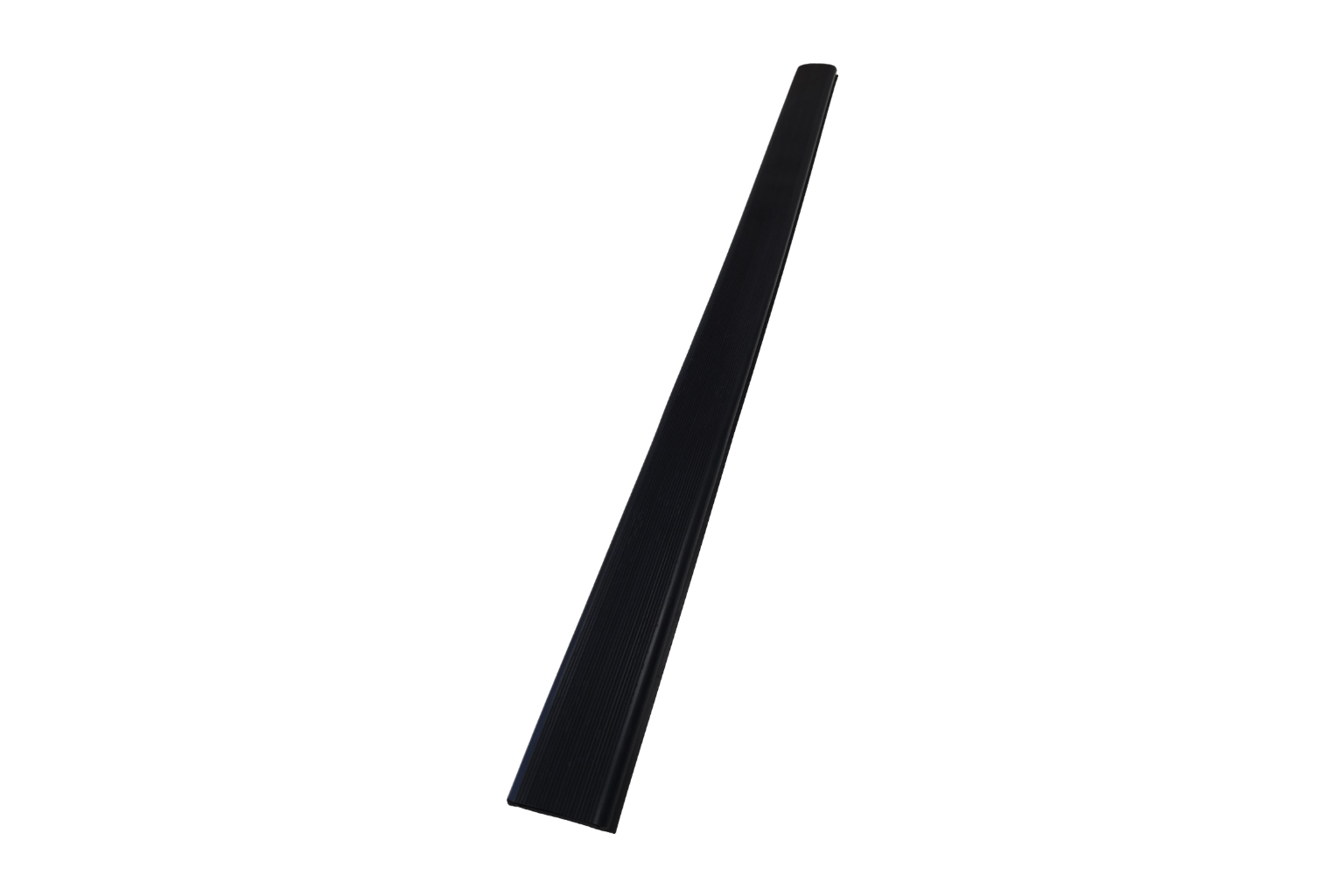

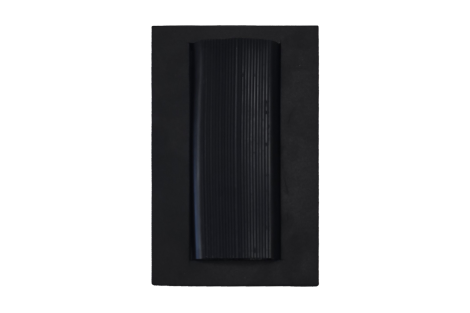

SLIDELINE yra paslankusis elastomerinis guolis – linijinė slydimo atrama, skirta saugiam gelžbetonio konstrukcijų elementų (kolonų, sijų, plokščių, sąramų ir pan.) slydimui esant didelėms gniuždymo apkrovoms. Ji kompensuoja temperatūrinius, susitraukimo, valkšnumo ir apkrovų sukeltus poslinkius ir kartu patikimai perduoda vertikalias apkrovas į atramą. EPDM elastomero šerdį su silikoninio tepalo slydimo sluoksniu gaubia vientisas elastomero apvalkalas, todėl slydimo zona apsaugota nuo drėgmės, purvo ir mechaninių pažeidimų. Projektinės vertės, skersinių tempimo jėgų skaičiavimas, montavimo ir sandėliavimo nurodymai bei specifikacijos tekstas pateikti SLIDELINE techninių duomenų lape (PDF).
Kur naudojama SLIDELINE
- Surenkamojo gelžbetonio sijų, plokščių, sąramų ir kitų elementų atramose.
- Monolitinio gelžbetonio konstrukcijų atramose (SLIDELINE su apsauginiu kevalu).
- Mišriose surenkamojo ir monolitinio betono atramose.
- Medinių konstrukcijų atramose.
- Ant plieno, mūro ar kitų kontaktinių paviršių – suderinus su gamintoju.
Pagrindinės SLIDELINE savybės
- Charakteristinė leistinoji apkrova 300 kN/m’, leistinoji gniuždymo įtampa 5,0 N/mm², mažiausia – 1,0 N/mm².
- Slydimo poslinkis iki ±25 mm statmenai guolio ašiai ir iki ±15 mm išilgai ašies.
- Projektinis trinties koeficientas μ = 0,15 esant temperatūrai iki –35 °C; maža pradinė (paleidimo) trintis ir pastovus trinties koeficientas.
- Leistinasis atramos posūkis 15 ‰, įspaudimas esant didžiausiai apkrovai – ne daugiau kaip 25 % storio.
- Eksploatacijos temperatūra nuo –35 iki +70 °C, elastomero kietumas 70 ± 5 Shore A.
- Slydimo zona apgaubta vientisu elastomero apvalkalu – guolis dirba stabiliai visą eksploatacijos laikotarpį.
Montavimas
- Guolis klojamas ant švaraus, sauso armuoto betono paviršiaus, kurio nelygumai neviršija ±2 mm 1 m ruože, armatūros ribose. Įrengimo tolerancijos: padėtis plane ±10 mm, ašies posūkis ±5 mm/m.
- Prieš klojant guolį turi būti įrengta skersines tempimo jėgas perimanti armatūra.
- Surenkamosiose konstrukcijose guolis fiksuojamas tik taškiškai arba dvipuse lipnia juosta, elementas leidžiamas vertikaliai, be stumdymo.
- Monolitinėse konstrukcijose guolis su apsauginiu kevalu tvirtinamas per klojinio kraštus, betonuojama tolygiai iš abiejų pusių, neleidžiant cemento pienui patekti į slydimo plokštumą.
- Juostą galima pjaustyti statybvietėje aštriu peiliu statmenai ašiai, nepažeidžiant apvalkalo. Pažeisto guolio taisyti negalima – jį būtina pakeisti.
Matmenys ir tolerancijos
Standartinis plotis 60 mm, storis 10 mm, kiti pločiai gaminami pagal užsakymą. Juosta tiekiama ritiniais iki 10 m arba nupjautomis atkarpomis; su apsauginiu kevalu (kevalo plotis pagal atramos plotį, min. 100 mm) – 1 000 mm ilgio elementais. Nuokrypiai: plotis ±2 mm, storis ±0,5 mm, ilgis +10 / –0 mm kiekvienam metrui.
Dažniausiai užduodami klausimai
Kokią apkrovą ir poslinkį atlaiko SLIDELINE?
Charakteristinė leistinoji apkrova yra 300 kN/m’ (leistinoji gniuždymo įtampa 5,0 N/mm²). Guolis leidžia slysti iki ±25 mm statmenai ašiai ir iki ±15 mm išilgai ašies, o atramos posūkis gali siekti 15 ‰.
Koks SLIDELINE trinties koeficientas?
Projektavimui taikoma vertė įvertinus atsargą yra μ = 0,15 esant temperatūrai iki –35 °C. Silikoninis tepalas, naudojamas ir tiltų atramose, užtikrina mažą pradinę trintį ir pastovų trinties koeficientą visą eksploatacijos laikotarpį.
Kaip apskaičiuoti skersines tempimo jėgas siūlėje?
Skersinė tempimo jėga nustatoma pagal DAfStB Heft 339 (buv. DIN 4141-15): Zq = 1,5 × F × t × a × 10⁻⁵. Pavyzdžiui, 1 000 mm ilgio guoliui, kai F = 300 kN ir t = 10 mm, skersine kryptimi Zq = 2,7 kN, išilgine – 45 kN. Šias jėgas turi perimti armatūra gretimuose elementuose; atramos zona tikrinama pagal LST EN 1992-1-1, 6.7.
Kada reikia SLIDELINE su apsauginiu kevalu?

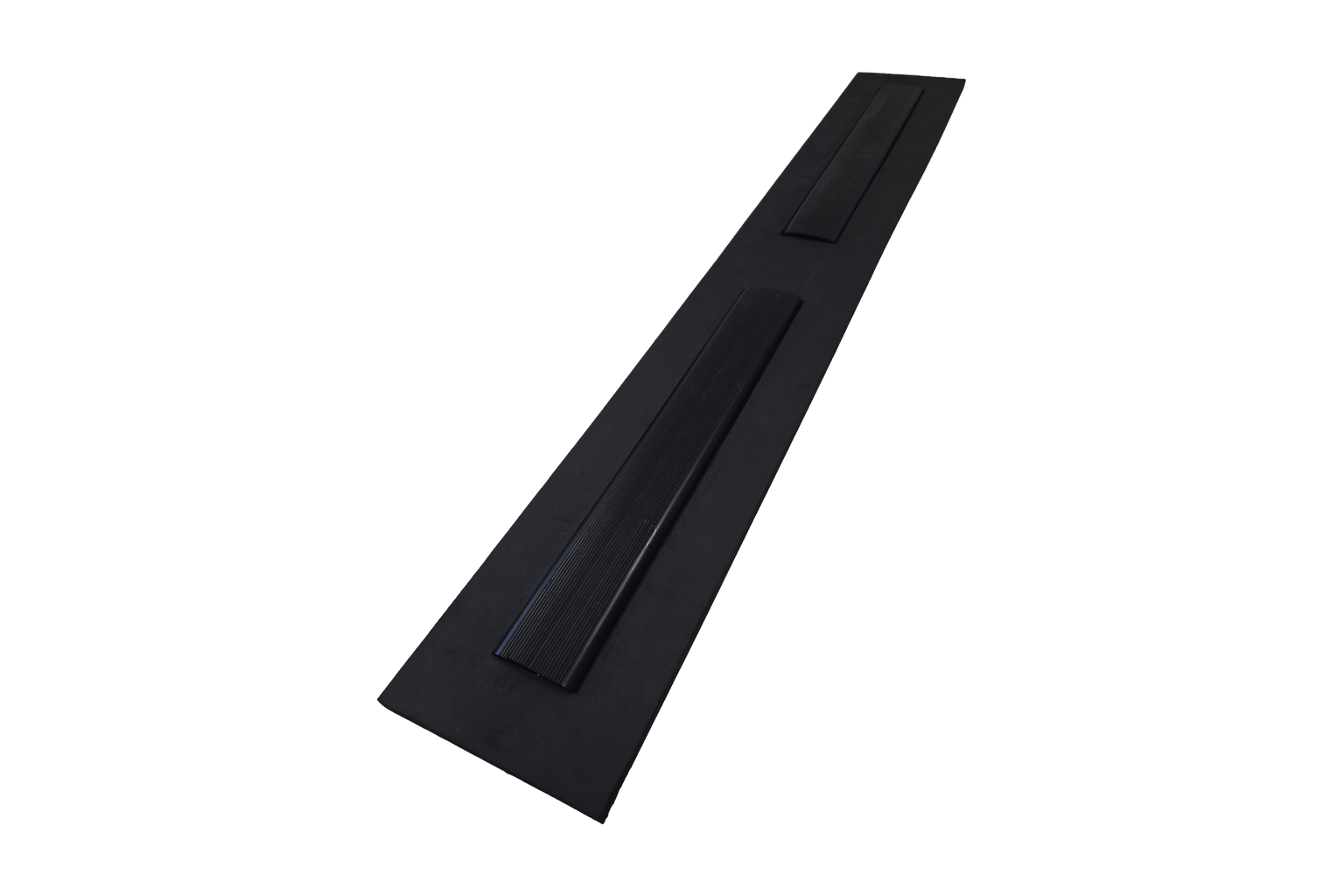

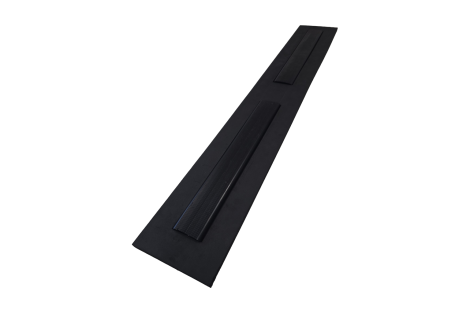

Apsauginis kevalas naudojamas monolitinėse konstrukcijose – jis apsaugo guolį betonuojant. Kevalo plotis parenkamas pagal atramos plotį (min. 100 mm), elementai tiekiami 1 000 mm ilgio.
Kaip sandėliuoti SLIDELINE guolius?
Originalioje pakuotėje, uždaroje, sausoje ir vėdinamoje patalpoje nuo –20 iki +40 °C, apsaugotus nuo saulės, UV spinduliuotės, ozono ir chemikalų, ant padėklų. Tinkamai sandėliuojamų guolių savybės nekinta ne trumpiau kaip 24 mėn. nuo pagaminimo datos.
